Гидросамолёт-истребитель

(Wasserflugzeug)

 Gotha WD-10


Германия, 1916 г., 1 ед. (проект Oskar Ursinus)



*
WD-10
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
WD-10 Flugmaschinen Rex GmbH, Кёльн 1916 1 782
ТТХ
Масса пустого 0,75 т
взлётная 1,002 т
Размерения длина 7,77 м
размах крыла (верхнего) 9 м
площадь крыла ?
высота (с подтянутыми поплавками) 2.90 (2.00) м
Энергетическая установка состав и тип 1 тянущий винт
1 мотор Benz Bz III х 150 л.с.
Скорость максимальная 200 км/ч (проектная)
крейсерская 185 км/ч
Практический потолок ?
Скороподъёмность ?
Дальность/продолжительность полёта ?
Экипаж 1 чел.
Дополнительные данные конструкция фюзеляжный биплан, крылья обтянуты тканью, 2 больших поплавка
управление элероны на верхнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
планировался 1-7.92 мм пулемёт







Частые налеты британских и французских гидросамолетов на гидроаэродромы германской авиации, расположенные на побережье Северного моря, побудили германский флот заказать промышленности гидросамолет-истребитель. Свои образцы в разное время предоставили 9 фирм: "Hansa-Brandenburg" KDW, "Friedrichshafen" (FF-43), "Rumpler" Ru-6B, "LTG" SD-1, "LFG" Roland WD, "Lübeck-Trawemünde" (F-3), "Albatros" (W.4), "Sablatnig" (SF-3) и "Gotha" (WD-10).

Многие фирмы были вынуждены пойти путем оснащения обычных "сухопутных" истребителей поплавками, но "Гота" поступила иначе. Так, как истребителю требовалась высокая скорость и манёвренность, инженер Оскар Урсинус (уже известный своим двухмоторным UWD) предложил сделать поплавки, создающие значительное аэродинамическое сопротивление, убирающимися. Полученная форма корпуса по расчётам должна была позволить машине, оснащенно1 150-сильным двигателем Benz Bz III, разгоняться до 200 км/ч, что могло сделать самолёт одним из самых быстрых, опередив лучший французский истребитель "Spad VII", взлетевший в апреле 1916 г.

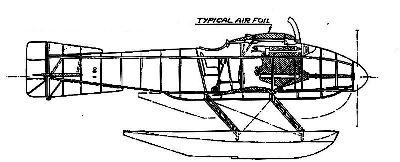

После взлёта пилот подтягивал поплавки к корпусу вручную с помощью небольшой дифференциальной лебедки, которая уменьшала длину соединительных тросов на одной диагонали стойки и удлиняла соответствующие тросы на другой, позволяя поплавкам подниматься вверх и вперед против воздушного потока, что поддерживало центр тяжести. Чтобы улучшить манёвренность, двигатель был расположен в центре тяжести и воздушный винт вращался через длинный вал. Не только поплавки обеспечивали хорошую аэродинамику, а также чрезвычайно обтекаемый капот двигателя и боковые радиаторы, разрабатанные проектной группой Ursinus. Общая обтекаемость самолета для 1916 г. была замечательной.

Из-за загруженности завода фронтовыми заказами, Gotha WD.10 строился на фирме Flugmaschinen Rex GmbH в Кёльне (специализирующейся на ремонте самолётов), и в апреле 1916 года был передан флоту для окончательных испытаний в Варнемюнде. Однако там машину постигла неудача: ещё во время начальных испытаний рулёжкой при 900 об/мин она потерпела аварию и не восстанавливалась.

Программа разработки морского истребителя в конструкторском бюро "Гота" была закрыта и больше к ней не возвращались.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
прототип - 1 ед.
1 782 04.1916 погиб во время испытаний



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Borzutski, Siegfried: Flugzeugbau Gotha GmbH. Markus Burbach Verlag, Berlin 1993
на английском
2 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
3 A.Imrie - German Naval Air Service /Arms & Armour/
4 H.Cowin - Aviation Pioneers /Osprey/
5 Jack Herris. German Seaplanes Fighter of WWI
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 3.05.2018
