Гидросамолёт-разведчик

(Wasserflugzeug)

 Gotha WD-9


Германия, 1916 г., 1 ед. (развитие WD-5, Karl Rosner и A. Klaube)


*
WD-9
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
WD-9 Gothaer Waggonfabrik AG, Гота 1916 1 572
WD-9a Gothaer Waggonfabrik AG, Гота 1918 9 --- построены для Турции
ТТХ
Масса пустого 1,04 т
взлётная 1,49 т
Размерения длина 9,8 м
размах крыла (верхнего) 15 м
площадь крыла 51,3 м²
высота 3,8 м
Энергетическая установка состав и тип 1 тянущий винт
1 мотор Mercedes D III х 160 л.с. (на "турецкой" серии - Benz х 150 л.с.)
Скорость максимальная 136 км/ч
крейсерская ?
Практический потолок ?
Скороподъёмность 100 м/мин
Дальность/продолжительность полёта ?/3,5 ч
Экипаж 2 чел.
Дополнительные данные конструкция фюзеляжный биплан, крылья обтянуты тканью, 2 больших поплавка
управление элероны на верхнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
1-7.92 мм пулемёт Parabellum (турельный)



Появившийся в феврале 1916 г. WD 9 был фактически вооружённым вариантом WD-5 с подвижным пулеметом в задней кабине. Также были несколько изменены размеры, увеличена площадь крыла.

Был построен для испытаний один прототип (бортовой номер 572), который не вызвал желания командования флота заказать серию. Вероятно, офицеров вполне устраивали серийные "Фридрихсхафены" и у готской фабрики фактически не осталось шансов занять эту нишу.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
прототип - 1 ед.
1 572 02.1916



Зато её предложение оценили турки - с мая по июнь 1918 г. они получили 9 таких машин. Турецкие "готы" отличались 3-стоечной коробкой крыльев, формой киля (без нижней части руля), изменённым капотом и коком на винте.



Дальнейшим развитием типа стал WD-12.



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Borzutski, Siegfried: Flugzeugbau Gotha GmbH. Markus Burbach Verlag, Berlin 1993
на английском
2 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
3 K.Delve - World War One in the Air /Crowood/
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 2.05.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи 1914–1918
Gotha WD-9
Турецкий Gotha WD-9
Gotha WD-9
Турецкий Gotha WD-9
Gotha WD-9
Турецкий Gotha WD-9
Gotha WD-9
Турецкий Gotha WD-9
Gotha WD-9

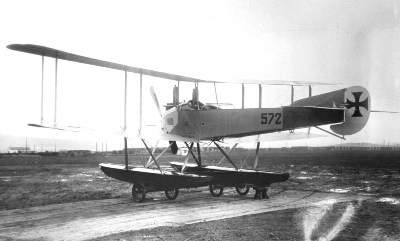

Прототип Gotha WD-9
Gotha WD-9
Прототип Gotha WD-9
