Гидросамолёт-бомбардировщик/торпедоносец

(Wasserflugzeug)

 Gotha WD-11


Германия, 1917 г., 17 ед. (развитие WD-7, Karl Rosner и A. Klaube)


*
WD-11
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
WD-11 Gothaer Waggonfabrik AG, Гота 03-07.1917 17 679, 991-995, 1211-1213, 1372-1379
ТТХ
Масса пустого 2,079-2,437 т
взлётная 3,505-3,583 т
Размерения длина 13,56 (13.43) м
размах крыла (верхнего) 22,51 м
площадь крыла 82,03 (103.4) м²
высота 4,75 м
Энергетическая установка состав и тип 2 толкающих винта
2 мотора Mercedes D III х 160 л.с.
Скорость максимальная 120 км/ч
крейсерская 107 км/ч
Практический потолок ?
Скороподъёмность 83 м/мин
Дальность полёта ?
Экипаж 3 чел.
Дополнительные данные конструкция фюзеляжный биплан, деревянный каркас, крылья обтянуты тканью, 2 больших поплавка
управление элероны на верхнем крыле, 1 руль высоты и 2 руля направления на оперении
ВООРУЖЕНИЕ
1-7,92 мм пулемёт Parabellum (турельный)
1 торпеда х 725 кг или бомбы



С началом серьезных сражений на море командование германского флота подняло вопрос о создании специализированного самолета торпедоносца. Разработку подобных самолетов поручили сразу нескольким фирмам, в том числе и "Gothaer Waggonfabrik". Согласно требованием флота торпедоносец должен был быть двухмоторным, нести одну торпеду массой 700 килограмм (или бомбовую нагрузку такой же массы) и иметь продолжительность полета не меньше трех-четырех часов.

За основу взяли двухмоторный разведчик WD-7, ощутимо увеличив размеры и оснастив его более мощными моторами Мерседес D.III с толкающими винтами (в отличие от тянущих на предшественнике). Несколько изменилась и форма фюзеляжа. Двухкилевое оперение сохранили.

В отличие от морских разведчиков, где "Гота" не могла преодолеть конкуренцию, с торпедоносцами она добилась успеха. Флот заказал серию из 5 единиц, затем последовали три и восемь машин. Все самолеты были поставлены флоту с марта по июль 1917 года.

В качестве недостатка конструкции отмечали незащищённость заднего сектора, поэтому следующие заказы выполнялись по типу WD-14 с двумя пулемётами.

Как торпедоносцы самолёты не добились никаких боевых успехов и использовались больше как разведчики и бомбардировщики. Одна машина (№ 1212) была интернирована в Голландии и 1 октября 1917 г. включена в состав морской авиации Нидерландов под номером M-1. Она находилась в строю до списания в 1919 г., но так ни разу и не использовалась.


СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
прототип - 1 ед.
1 679 1917
I серия - 5 ед.
2 991 1917
3 992 1917
4 993 1917
5 994 1917
6 995 1917
II серия - 3 ед.
7 1211 1917
8 1212 1917 с 1.10.1917 "M-1", Голландия, 1.01.1919 исключён
9 1213 1917
III серия - 8 ед.
10 1372 1917
11 1373 1917
12 1374 1917
13 1375 1917
14 1376 1917
15 1377 1917
16 1378 1917
17 1379 1917



ГАЛЕРЕЯ МОДЕЛЕЙ





ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Borzutski, Siegfried: Flugzeugbau Gotha GmbH. Markus Burbach Verlag, Berlin 1993
2 G. Kroschel, H. Stutzer. Die Deutschen Militarflugzeuge 1910-1918
3 Ulrich Israel. "Fliegende Aale" Deutsche Torpedobomber im Ersten Weltkrieg
на английском
4 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
5 H.Cowin - Aviation Pioneers /Osprey/
6 A.Imrie - German Naval Air Service /Arms & Armour/
7 Jane's All The World Aircraft 1919 /Jane's/
на руском
8 В.Обухович - Самолеты первой мировой войны
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 3.05.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи 1914–1918
Бортовое обозначение авиации Голландского флота в 1917-1920 гг.
Gotha WD-11
Модель Gotha WD-11
Gotha WD-11
Модель Gotha WD-11
Gotha WD-11
Голландский M-1 в ангаре.
Gotha WD-11
Gotha WD-11
Gotha WD-11
Gotha WD-11
Gotha WD-11
Gotha WD-11
Gotha WD-11
Gotha WD-11 из III серии.
Gotha WD-11
Gotha WD-11
Gotha WD-11
Прототип WD-11 на полигоне завода.
Gotha WD-11
Gotha WD-11
Gotha WD-11
Gotha WD-11 из I серии.
Gotha WD-11
Gotha WD-11
Gotha WD-11

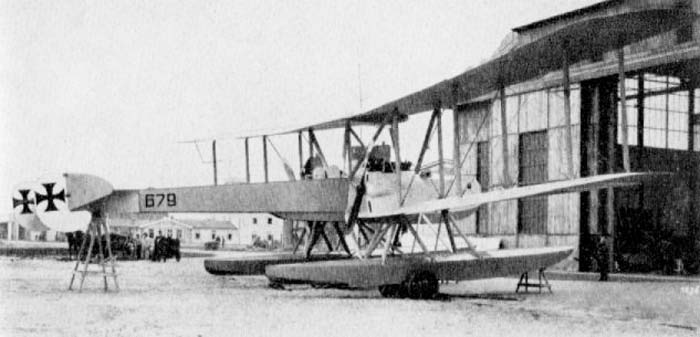

Прототип Gotha WD-11.
Gotha WD-11
Подвеска торпеды на Gotha WD-11.
Gotha WD-11

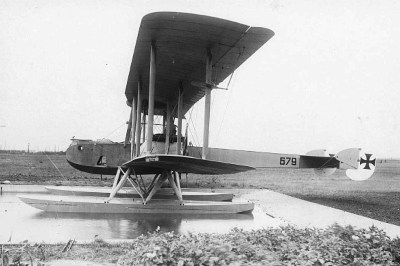

Прототип Gotha WD-11
Gotha WD-11
Gotha WD-11
Gotha WD-11

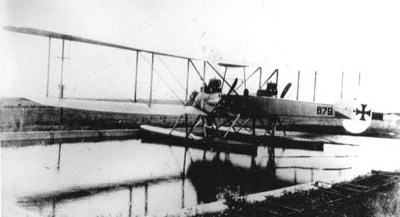

Прототип Gotha WD-11.
