Экспериментальный гидросамолёт

(Wasserflugzeug)

 Avro 503


Германия, 1913 г., 1 ед. (куплен в Британии)


*
Avro 503
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
503 Avro Aircraft, Манчестер, Британия 1913 1 12 конкурсный
ТТХ
Масса пустого 0,789 т
взлётная 1,225 т
Размерения длина 10,24 м
размах крыла (верхнего/нижнего) 15,4/14,3 м
площадь крыла 44,4 м²
высота 3,9 м
Энергетическая установка состав и тип 1 тянущий винт
1 мотор Gnome х 100 л.с.
Скорость максимальная 89 км/ч
крейсерская 77 км/ч
Практический потолок 3000 м
Время набора высоты 70 м/мин
Дальность полёта ?
Экипаж 2 чел.
Дополнительные данные конструкция фюзеляжный биплан, крылья обтянуты тканью, 2 больших поплавка + 1 малый (под килем)
управление элероны на верхнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
отсутствовало





Осенью 1912 года британская компания Avro начала эксперименты с гидросамолетами, в связи с чем был основан новый аэродром в районе Шоурхема. Именно тут впервые взлетел в воздух Avro Type H. Полеты этого самолета начались в январе 1913 года. По сути это был Avro 500 с поплавковым реданом. Дальнейшим развитием стал Avro 501 с двигателем Gnome мощностью 100 л.с., построенный в Brownsfield Mills. В 1914 году самолет переделали под колесное шасси. Параллельно был разработан другой вариант самолета, известный как Avro 503. Самолет был больше по размерам, внесены были и другие изменения.

После испытаний самолет был показан германскому морскому офицеру капитану Шульцу, который высоко оценил возможности самолета. Уже через месяц германское правительство купило его и морем отправило в Германию. 3 сентября 1913 года лейтенант Лангфельд перегнал аппарат из Вильгельмсхафена на остров Гельголанд, совершив 40 мильный полет.

В 1913 году принц Генрих Прусский убедил адмирала фон Тирпица оснастить броненосец Pommern экспериментальной взлётной платформой над передней башней ГК. Первые испытания, проведённые в Балтийском море с монопланом Etrich (Rumpler) Taube были абсолютно неудачными. Поплавково-колёсный Avro 503 был более успешен, он взлетел с "Pommern", провёл в воздухе несколько часов, имитируя бомбардировку Данцига, и успешно вернулся, чтобы приводниться на поплавки рядом с линкором.

После успешных испытаний флот заказал копии трём немецким фирмам: Gotha выпустила лицензионную копию самолета под обозначением WD.1 (Wasser Doppeldecker), компания AGO - модель W-2 и Albatros - модель Wasserdoppeldecker.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
бортовой номер год постройки примечания
D 12 20.11.1913 учебный и разведчик



ЛИТЕРАТУРА И ИСТОЧНИКИ
на английском
1 P.Lewis - British Aircraft 1809-1914 /Putnam/
2 A.Imrie - German Naval Air Service /Arms & Armour/
3 O.Thetford, P.Gray - German Aircraft of the First World War /Putnam/
4 Flight Magazine, 1913.
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 1.05.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи

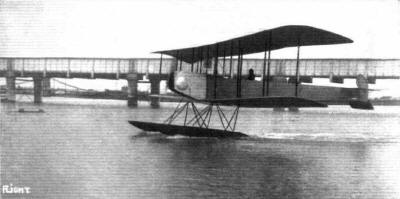

Avro 503

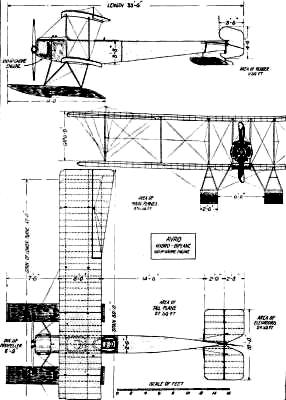

Avro 503

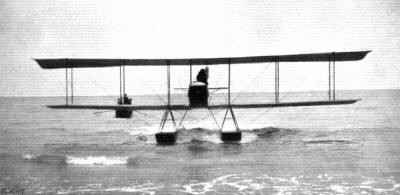

Avro 503
