Лёгкие крейсера
(Leichte Kreuzer) типа

 M


Германия, не построены, план 6 (12) ед. (проект 1938/1940 гг., рук. - Drießen)



*
M
*
N
*
O
*
P
*
Q
*
R
*
ОСНОВНЫЕ ДАННЫЕ
имя верфь-строитель заказ /закладка / план готовности примечания
1 M <Deutsche Werke>, Киль, стр. № 263 24.05.1939 19-21.09.1939 постройка остановлена, 1942-1943 - слом на стапеле
1.11.1938
1941-1942
2 N <Kriegsmarinewerft>, Вильгельмсхафен, стр. № 129 24.05.1939
1938
1941-1942
3 O <Germaniawerft>, Киль, стр. № 606, с 8.08.1939 <Kriegsmarinewerft>, Киль 10.03.1939
10.03.1939
1941-1942
4 P <Germaniawerft>, Киль, стр. № 607 24.05.1939 не заложены, 19.09.1939 заказы аннулированы
---
1941-1942
5 Q <F. Schichau> Данциг, стр. № ? 8.08.1939
---
1942-1943
6 R <Deutsche Werke>, Киль, стр. № ? 8.08.1939
---
1942-1943
7 S заказы не выдавались
8 T
9 U
10 V
11 W
12 X
ТТХ
  M, N O, P Q, R
Водоизмещение официальное 7800 т 8568 т
нормальное 8500 т 9300 т
полное 10400 т ---
Размерения длина ВЛ 178,0 м 188,0 м
полная 183,0 м 196,0 м
ширина 17,0 м 18,0 м
осадка станд. 5,42 м 5,4 м
норм. 6,03 м ? м
полн. 7,25 м ? м
высота борта на миделе 9,28 м 11,5 м
Энергетическая установка состав и тип 3 вала 3х3-лопастных гребных винта
Ø 3,9 м Ø 4,0 м
1 МО + 3 (1+1+1) ДО 2 ТЗА
"Brown, Bowery & Cie - Wagner" "Germaniawerft", Киль
+ 4 дизеля + 8 дизелей
"MAN" (12 цил. 2 такт., 2-рядн.) с 1 центральной передачей "Vulcan"
2 (1+1) КО 4 нефт. ПК "Wagner" высокого давления
58 атм, 435º 70 атм, 465º
мощность проектная 100000 л.с. 90000 л.с.
форсированная 116500 л.с. ? л.с.
дизели 16500 л.с. 35500 л.с.
Ходовые данные скорость проектная 35,5 уз. 36 уз.
запас топлива 600/1080 т. нефти + 520 т. соляра ?
дальность плавания на 19 уз. (диз) 8000 миль 12000 миль
Экипаж 920 чел. (28 офицеров, 892 матросов) ?
Дополнительные данные корпус стальной, набор по продольно-каркасной схеме, на 85% сварной, 15 отсеков, двойное дно на 78%.
электроснабжение 4 электростанции: 2400 кВт, 220 В.
управление 1 балансирный руль
плавсредства 1 большой и 1 малый моторный катер, 1 баркас, 2 катера
цена M: 56 млн. 290 тыс. RM, N, O, P: 55 млн. 800 тыс. RM ?
БРОНИРОВАНИЕ
сталь Круппа (Wotan hart Material)
пояс 50-30 мм
палуба 20 мм, скос - 35 мм + верхняя палуба 20 мм
башни 80/20/35/20 мм
барбеты (позже) 60 мм
противоторпедная переборка ? мм
рубка 100/50 мм, крыша 20 мм, шахта 50 мм
ПУО ГК 20 мм
ВООРУЖЕНИЕ
штат
главный калибр
8 (4х2) - 150 мм/55, [960 снарядов], +40°/-10°, 23000 м
зенитный калибр дальнего боя
4 (2х2) - 88 мм/76 [1600 снарядов]
малый зенитный калибр
8 (4х2) - 37 мм/83 [9600 снарядов]
4 (4х1) - 20 мм/65 [по 2000 снарядов]
торпедное и минное вооружение
8 (2х4) ТА-533 мм (палубные) [16 торпед]
до 60 мин
авиационное вооружение
2 самолёта ("Arado-196"), 1 катапульта







В 1935 году было подписано англо-германское соглашение по ограничению военно-морских вооружений. По всем основным классам надводных кораблей тоннаж Кригсмарине мог составить 35% от Королевского флота. Кроме того, в составе немецкого флота появился и класс тяжелых крейсеров. После этого проектированию легких крейсеров стало уделяться меньше внимания. Правда, в мае 1936 года было сформулировано новое задание на проектирование легкого крейсера, водоизмещением 8000 тонн, предназначенного для крейсерских операций в океане.

В середине 1936 года бюро проектов разработало эскизный проект крейсера с мощностью механизмов 100000 л.с., двухвальной энергетической установкой, максимальной скоростью хода 35 узлов и вооружением из 8 150-мм орудий в 4 двухствольных башнях. Правда, уже на этом этапе появились определенные сомнения в возможности установки на борту крейсера 4-х башен. Начали предлагать трехорудийные башни. Но вскоре они пропали из проекта, из-за вскрывшихся недостатков при эксплуатации имеемых на флоте.

В конце августа появился новый проект. Водоизмещение нового крейсера осталось прежним — 8000 тонн, но главное, энергетическая установка стала трехвальной, а расчетная скорость - 35-36 узлов. Произведенные расчеты показали, что при размещении на крейсерах двухвальной энергетической установки при возможности развития такой же скорости хода, дальность плавания была бы равна 5800-6200 миль пори скорости хода 20 узлов. Бронирование сохранили такое же, как у "Nürnberg".

В сентябре отдел вооружения (AIV) окончательно отказался от трехорудийных башен. Из произведенных расчетов следовало, что вес 4-х двухорудийных башен был меньше, чем у трехорудийных. В октябре произошло еще одно рассмотрение проекта, после которого документацию передали в отдел проектирования.

Чертежи рассматривались 8 месяцев. Представители AIV за это время провели сравнение проекта с иностранными аналогами. Еще раз перепроверили расчеты конструкторов. При этом было высказано мнение, что следует увеличить мощность главной энергетической установки. В итоге собрали совещание, на котором обсуждалась установка на крейсере дизелей для экономического хода. Хотя сотрудники AIV настаивали на скорейшем обсуждении проекта, следующее совещание было собрано только в феврале 1937 года. Конструкторы высказали мнение, что на "Nürnberg" и в новом проекте невозможно установить энергетическую установку в 100000 л.с., поэтому были представлены два альтернативных проекта: а) крейсер водоизмещением 18000 тонн, со скоростью хода 35 узлов, забронированный аналогично "Nürnberg", вооруженный 4 двух-орудийными 150-мм башнями; б) большой небронированный эсминец, со скоростью 40 узлов, вооруженный 6-8 150-мм орудиями.

Представители отдела проектирования отвергли оба варианта. Конструкторы своих позиций не уступили. Поэтому AIV выдал заказ на формулировку задания инженеру доктору Шмидту. Доктор Шмидт перед тем, как взяться за работу изучил данные иностранных крейсеров "Raimondo Montecuccoli", "Émile Bertin", "La Galissonniere" и "Southampton". Вскоре AIV получил задание на проектирование крейсера водоизмещением 8000 тонн и скоростью хода 34 узла. Весовая нагрузка распределялась следующим образом: корпус 2480 т, главная энергетическая установка 1800 т, вспомогательные механизмы 450 т, бронирование 600 т, артиллерийское вооружение 940 т, торпедное вооружение 70 т, авиационное вооружение 50 т, топливо 700 т, снабжение (запасы) 550 тонн.

Конструкторы выдвинули следующее предложение. Водоизмещение нового крейсера не менее 11000 т, скорость хода 34 узла (максимальная), 32,75 узлов (в течение длительного времени). Но представители отдела Развития раскритиковали и этот проект: по их мнению, водоизмещение было велико, а скорость мала. В свою очередь конструкторы критиковали разработки AIV, считая, что их данные слишком завышены. Проектирование нового легкого крейсера остановилось.

Через восемь месяцев конструкторы сделали заявление, суть которого заключалась в следующем: водоизмещение не может быть 8000 тонн для удовлетворения требований по скорости хода и вооружению. По мнению конструкторов, минимальное водоизмещение равнялось 10000 тонн. Оставалось еще одно значительное расхождение между конструкторами и отделом AIV. По мнению конструкторов, вес корпуса и главной энергетической установки был равен 4250 т, а по мнению отдела Развития, этот показатель составлял 3440 т.

Следующие два месяца шло обсуждение очередного проекта. Проработки AIV конструкторы критиковали за неудовлетворительную остойчивость, слабое бронирование и низкую скорость. Далее было признано, что мощность механизмов должна равняться 90000 л.с., и этого вполне хватит, чтобы уложиться в заданные параметры. При использовании трёхвальной энергетической установки, увеличивалась и дальность плавания. Отдел Развития признал последний довод здравым и потребовал, чтобы главная энергетическая установка крейсеров выглядела следующим образом. Бортовые валы приводились в действие турбинами, аналогичными установленным на эсминцах, а на центральный вал работал дизель, то есть хотели оставить прежнюю, уже испытанную схему. Конструкторов это решение не устраивало.

В конце июля доктор Шмидт переработал проект, в AIV он был изучен, специалисты признали, что остойчивость крейсера улучшилась. В июле состоялась встреча руководителя отдела Развития и главы конструкторов. Стороны остались при своих взглядах. Вскоре эскизный проект был предъявлен главнокомандующему Кригсмарине адмиралу Эриху Редеру. Он внимательно изучил материалы, после чего сделал замечание, которое сводилось к тому, что скорость 33 узла при мощности 90000 л.с. недостаточна. Проект был отправлен на доработку.

19 июля собрали новое совещание, где председательствовал уже сам Э. Редер, присутствовали руководители всех заинтересованных отделов, где сформировали новое задание. Основные его характеристики были следующими: водоизмещение 7900 тонн, трёхвальная турбинная главная энергетическая установка мощностью 120000 л.с., скорость хода 36 узлов. В конце совещания Э. Редер спросил у руководителей конструкторов и отдела Развития, как они смогли затянуть рассмотрение проекта. К сожалению, их ответ в историю не попал. Бюрократия Третьего Рейха в данном случае проявила себя как непреодолимая сила. Один из нацистских бонз, бывший на заседании заметил, что даже устав общества любителей майских жуков в те времена утверждался в Берлине и чего уж говорить о проекте нового крейсера.

После этого совещания началась рутинная работа. Уточнялись отдельные проектные элементы. В декабре 1937 года механический отдел рассмотрел возможность замены центральной турбины дизелем. Господствующая в это время доктрина крейсерской войны требовала корабли с большой автономностью, поэтому главная энергетическая установка крейсеров должна была включать в себя две турбины, каждая мощностью 40000 л.с. и 1 дизель мощностью 16500 л.с., скорость полного хода не менее 36 узлов.

В январе 1938 года прошла очередная попытка переработки проекта. Скорее всего, на немецких конструкторов подействовала информация о строительстве в Советском Союзе крейсеров типа “Киров”, вооруженных 180-мм орудиями. Но вскоре выяснилось, что 4 170-мм двухорудийные башни весят на 150 тонн больше, чем 150-мм, и имеют меньшую скорострельность. Исходя из этого от проектирования этого корабля отказались.

29 апреля 1938 года адмирал Э. Редер утвердил проект корабля со 150-мм орудиями с условным названием “Атлантический 8000-тонный крейсер”. Планировалось с 1939 по 1944 годы построить 11 таких кораблей. На строительство одного корабля отводилось 2,5 года.

Крейсера имели следующие ТТД: водоизмещение 7952 т (стандартное), с крейсера “Q” 8705 т (стандартное), 10366 т (полное).

Размерения: длина 183 м (наибольшая), 178 м (по конструктивной ватерлинии), с крейсера "Q” 196 м (наибольшая), 188 м (по конструктивной ватерлинии), ширина 17 м, с крейсера “Q” 18 м, осадка 5,42 м (средняя).

Механизмы: 2 турбины (систем Броун Бовери, Вагнера или Военно-морского типа, 4 котла Вагнера, 2 дизеля MAN, Мощность механизмов 100000 л.с. (турбины) и 16500 л.с. (дизели).

Скорость хода 35,5 узла, дальность плавания 8000 миль при скорости 19 узлов.

Бронирование: пояс толщиной 30 мм в верхней части и 50 мм в нижней части (от нижней к бронированной палубе шел скос толщиной 35 мм), верхняя палуба 30 мм, жизненно важные места 20 мм, боевая рубка толщиной 20-100 мм, башни главного калибра 20-80 мм.

Вооружение: 8 150-мм орудий в 4-х двухорудийных линейно-возвышенных башнях на носу и корме, 4 88-мм орудий в двух двухствольных установках, 8 37-мм орудий в 4-х двухствольных установках и 4 одноствольных 20-мм автомата, 8 533-мм торпедных аппаратов и 60 мин заграждения. Авиационное вооружение состояло из 2-х самолетов и одной катапульты.

Экипаж. 28 офицеров и 892 матроса.

150-мм орудия и башни были такого же типа, как и на строившемся линкоре "Bismarck". В объединенных снарядно-зарядных погребах находилось по 120 снарядов на орудие (не считая осветительных). Зенитная артиллерия была слабым местом крейсеров этого проекта. Но решение немецких конструкторов оправдывает то, что крейсера должны были действовать в океане, где встреча с авиацией, по представлениям того времени, была маловероятной.









По грандиозной программе развития немецкого флота всего планировалось строительство 12 таких кораблей, получивших условные названия от “М” до “X”. Из-за медленной разработки проекта и загрузки верфей со строительством крейсеров явно опаздывали. Заказ на первые 4 корпуса выдали 24 мая 1939 года, на пятый и шестой 8 августа 1939 года.

На первых двух крейсерах планировалось установить турбины производства завода “Браун Бовери” и котлы, изготовленные заводом “Дешимаг", на третьем и четвертом крейсерах турбины и котлы производства завода “Германия” концерна Круппа. Поставщиком дизелей для всех крейсеров стала фирма MAN.

Крейсер “М” (зав. № 263) заложили на "Дойче Верфи” в Киле 1 ноября 1938 года на стапеле, освободившемся после спуска на воду авианосца “Граф Цеппелин”. Крейсер “N” (зав. № 129) заложили на Военно-морской верфи в Вильгельмсхафене в 1938 году. Заказ на крейсер “О” (зав. № 606) первоначально был выдан верфи “Германия” в Киле, но 8 августа 1939 года его передали Военно-морской верфи в Киле, где и заложили 10 марта 1939 г. Крейсер “Р” (зав. № 607) планировали строить на стапеле завода Круппа "Германия Верфь” в Киле, но до начала войны так и не успели заложить.

Не были заложены также пятый и шестой крейсера, которые заказали по "удлинённому" проекту, “Q” - верфи “Ф. Шихау” в Данциге, “R” - “Дойче Верфь” в Киле.

С началом войны три заложенных крейсера первоначально законсервировали. После успешного завершения военной кампании па Западе было собрано совещание, на котором решался вопрос об их дальнейшей судьбе. На нем приняли решение об их достройке, так как большая часть их механизмов была готова, но в марте 1941 года строительство крейсеров опять приостановили и после крушения планов в войне с СССР, в 1942/43 гг. корпуса разобрали на стапелях.

Крейсера типа “М” стали последними кораблями класса легких крейсеров, заложенные в Германии. Но проектирование новых кораблей продолжалось. В июле 1937 года объявлен конкурс на проектирование нового легкого крейсера, победитель которого получал 200000 рейхсмарок. Но секретность была очень высокой, и в конкурсе приняли участие только большие заводы.

Основные параметры проектного задания были следующими: водоизмещение 8000 тонн, бронирование пояса 50 мм, в районе жизненно важных частей корабля 30 мм, палубы 20 мм, скосов 25 мм, барбетов башен главного калибра 30 мм, скорость полного хода 35-36 узлов (минимальная) при наличии на борту 80% запаса топлива, дальность плавания 6000 миль со скоростью 19 узлов. Вооружение оставили таким же, как на крейсерах типа “М”.

На конкурс представили 4 проекта: "Motorkreuzer" (Deutsche Werke Kiel, полковник Besch), "Seeadler", "Wehr dich" и "Trotz alledem".

Проект "Seeadler" имел водоизмещение 8400 тонн (превышение по сравнению с заданием), 6 котлов производства завода “Дешимаг”, трехвальную установку (на бортовые валы работали турбины мощностью 40000 л.с. каждая, на центральный вал 4 дизеля общей мощностью 18000 л.с.), скорость хода (по результатам прогона моделей) 35,5 узлов, бронирование такое же, как в задании, вооружение 8 150-мм орудий в 4 двухорудийных башнях, 3 88-мм орудия.

Проект "Wehr dich" имел водоизмещение 8128 тонн, трехвальную комбинированную турбинно-дизельную установку с мощностью турбин 45000 л.с. (каждая), дизелей 31000 л.с., скорость хода (по пробегам моделей) 35,3 узла, котлы производства завода “Дешимаг”, расчетную дальность плавания 8700 миль, вооружение из 8 150-мм орудий в четырех двухствольных башнях.

Проект "Motorkreuzer" имел водоизмещение 8959 тонн (самое большое из представленных на конкурсе), двухвальную, чисто дизельную, главную энергетическую установку мощностью на каждом валу 59000 л.с., вооружение из 9 150-мм орудий в трех трехорудийных башнях (две в носу, одна в корме).

Проект "Trotz alledem" с дизельной энергетической установкой представили в незаконченном виде.

Ни один из этих кораблей не превосходил по своим ТТД крейсера типа “М”, их слабые стороны выяснились быстро и вопрос о реализации не подымался.



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Groner E., Mickel P., Mrva F. - Die Deutschen Krigsschiffe.1815-1945. Vol. 1., Bernard & Graefe Verlag, Munchen, De, 1982.
на русском
2 Платонов А., Апальков Ю. - Боевые корабли Германии 1939-1945. СПб., 1995.
3 Трубицын С. - Лёгкие крейсера Германии 1921-1945, часть 1. СПб., 2003.
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 10.12.2017










Военно-морской флот Третьего рейха (Kriegsmarine) 1938-1945
Kreuzer-M

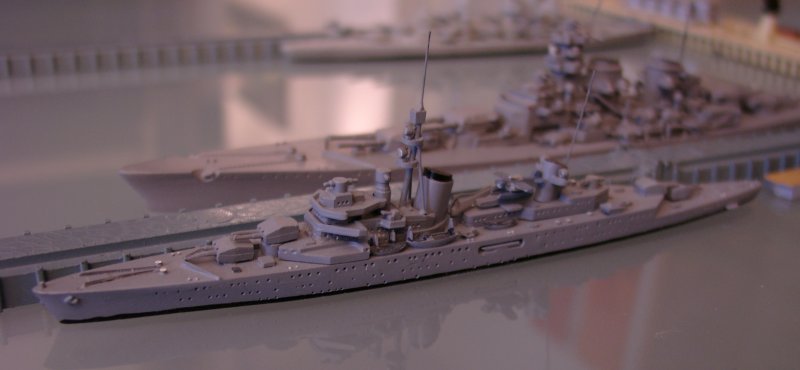

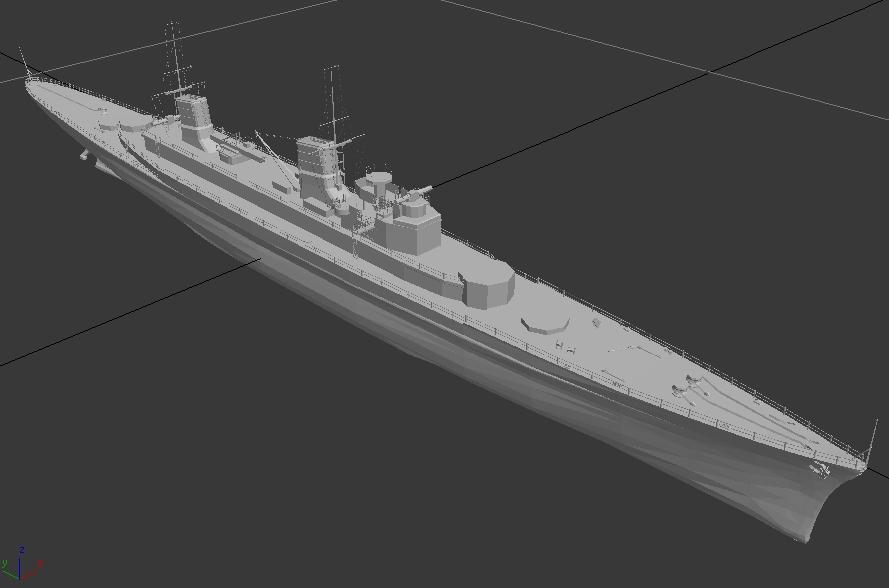

Модель "Kreuzer-M".
Kreuzer-M

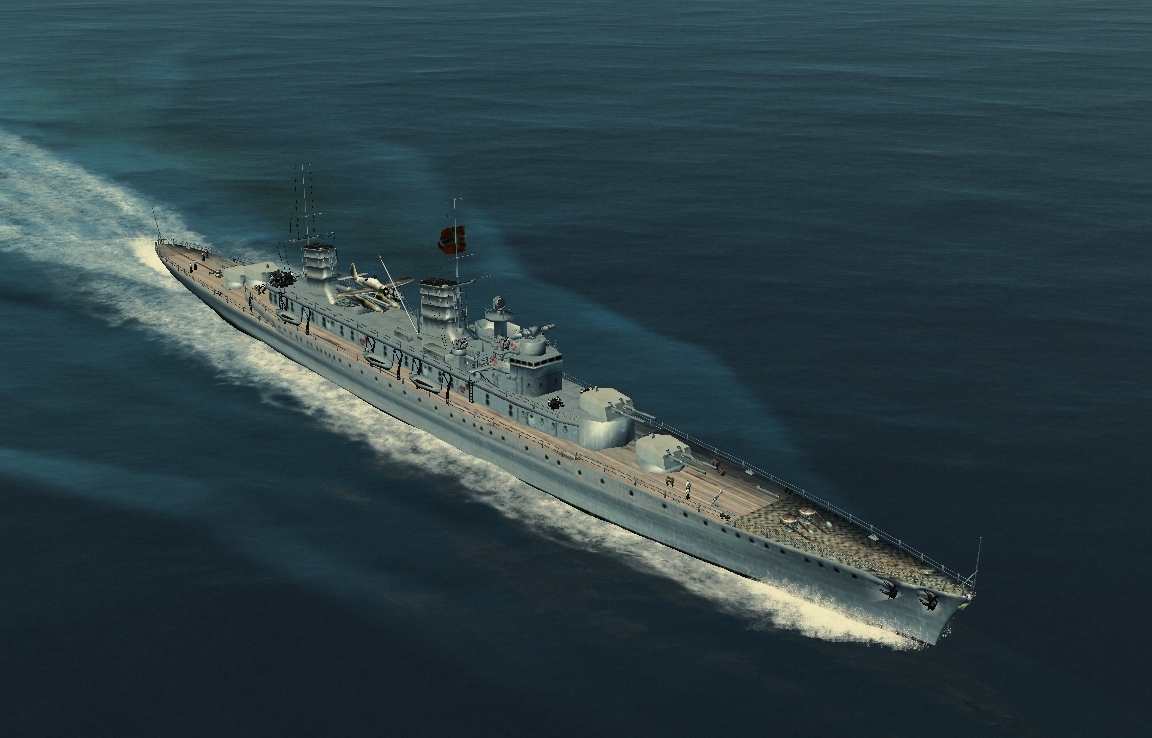

"Kreuzer-M"
Kreuzer-M

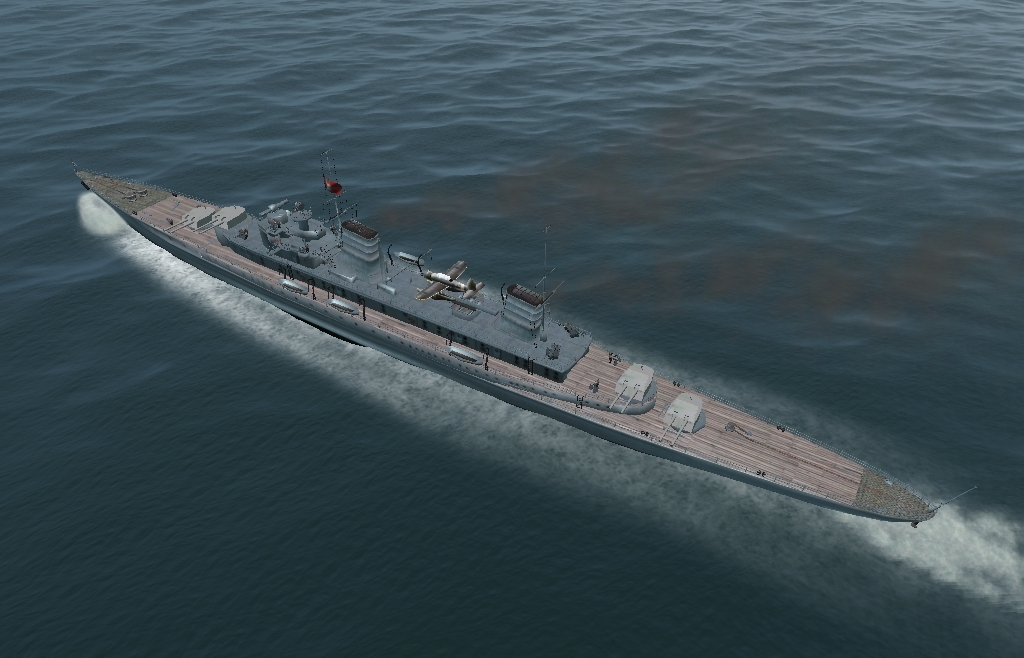

"Kreuzer-M"
Kreuzer-M

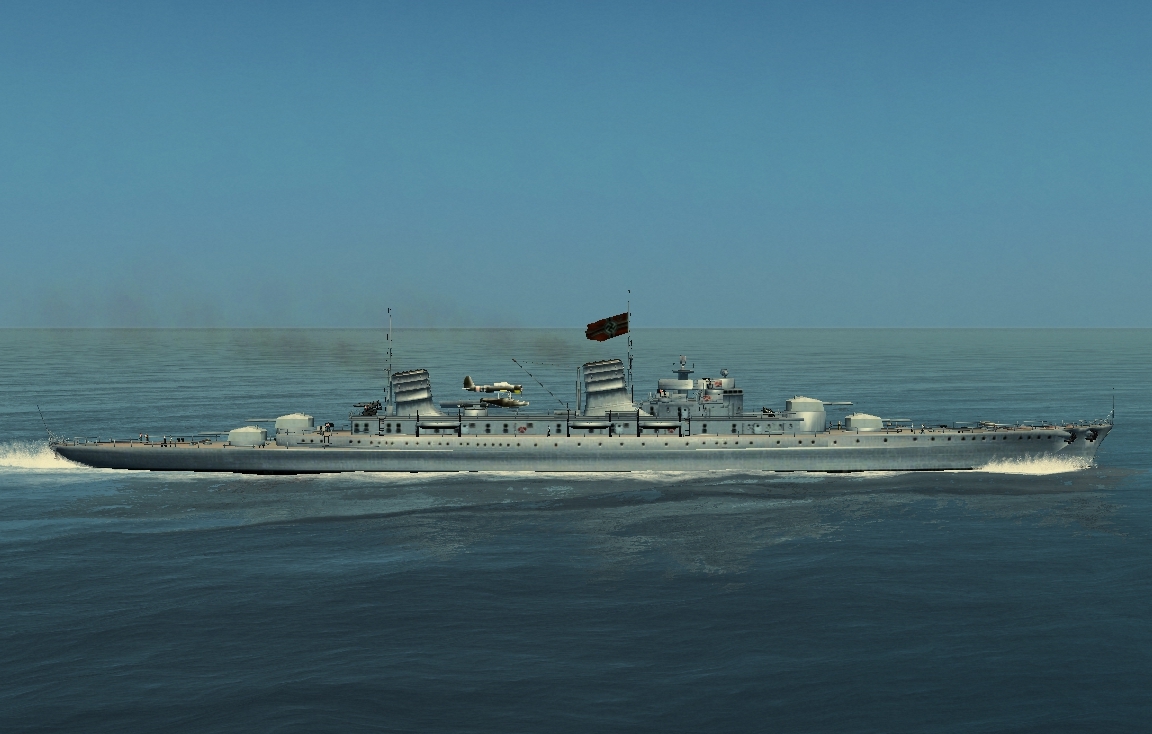

"Kreuzer-M"
Kreuzer-M

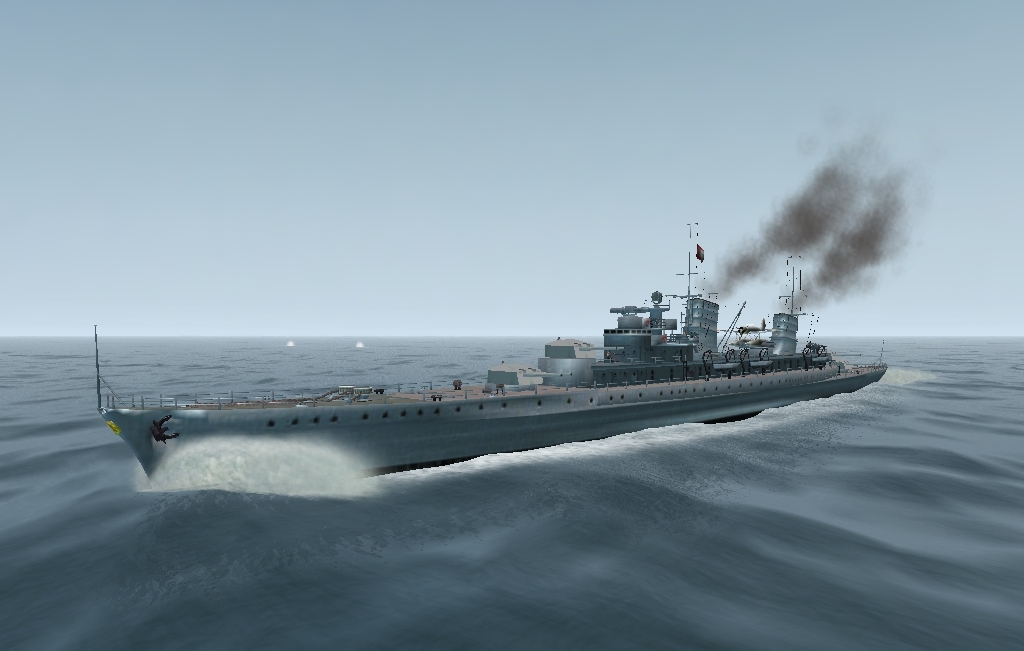

"Kreuzer-M"
Kreuzer-M
"Kreuzer-M" (без башен).
Kreuzer-M
"Kreuzer-M" (без башен).
Kreuzer-M

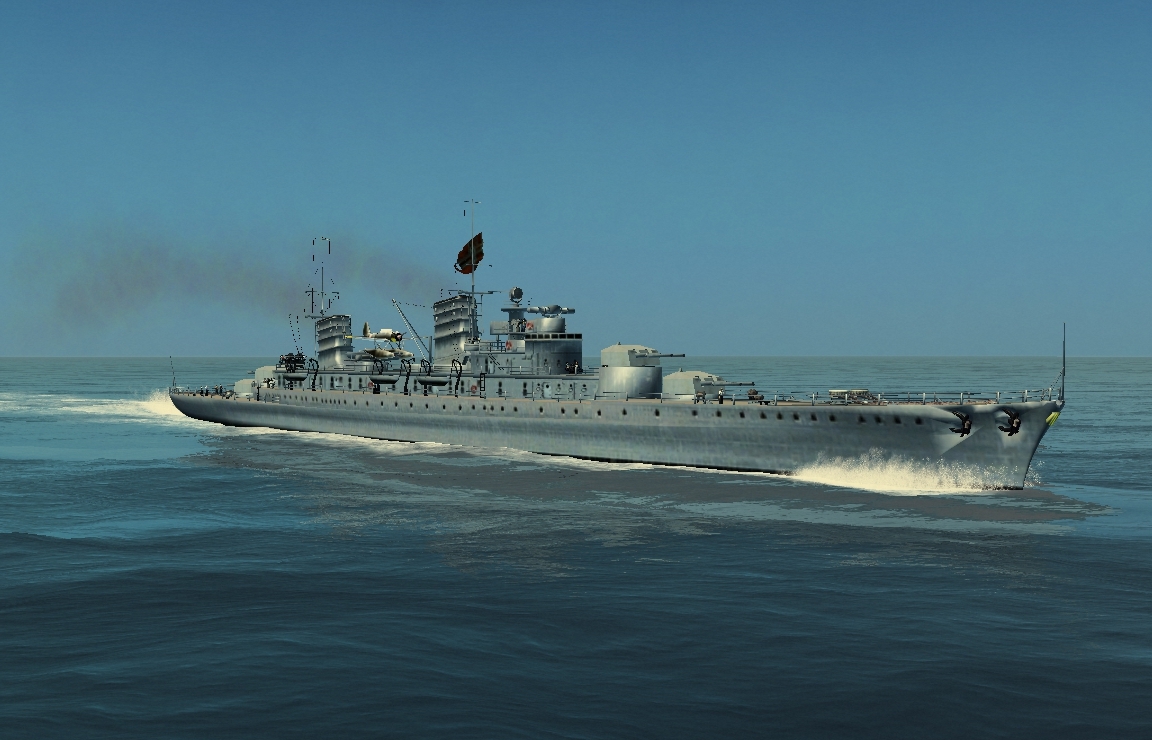

"Kreuzer-M"
Kreuzer-M

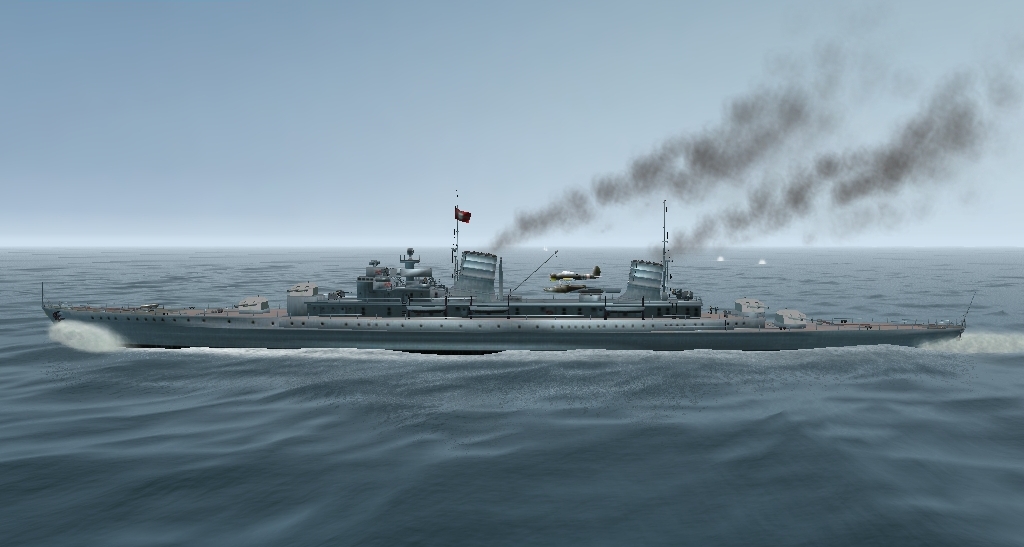

"Kreuzer-M"
Kreuzer-M

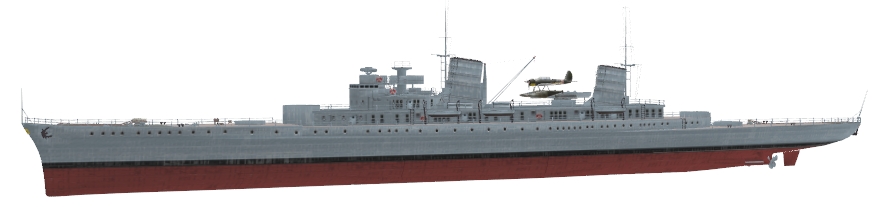

"Kreuzer-M"
Kreuzer-M

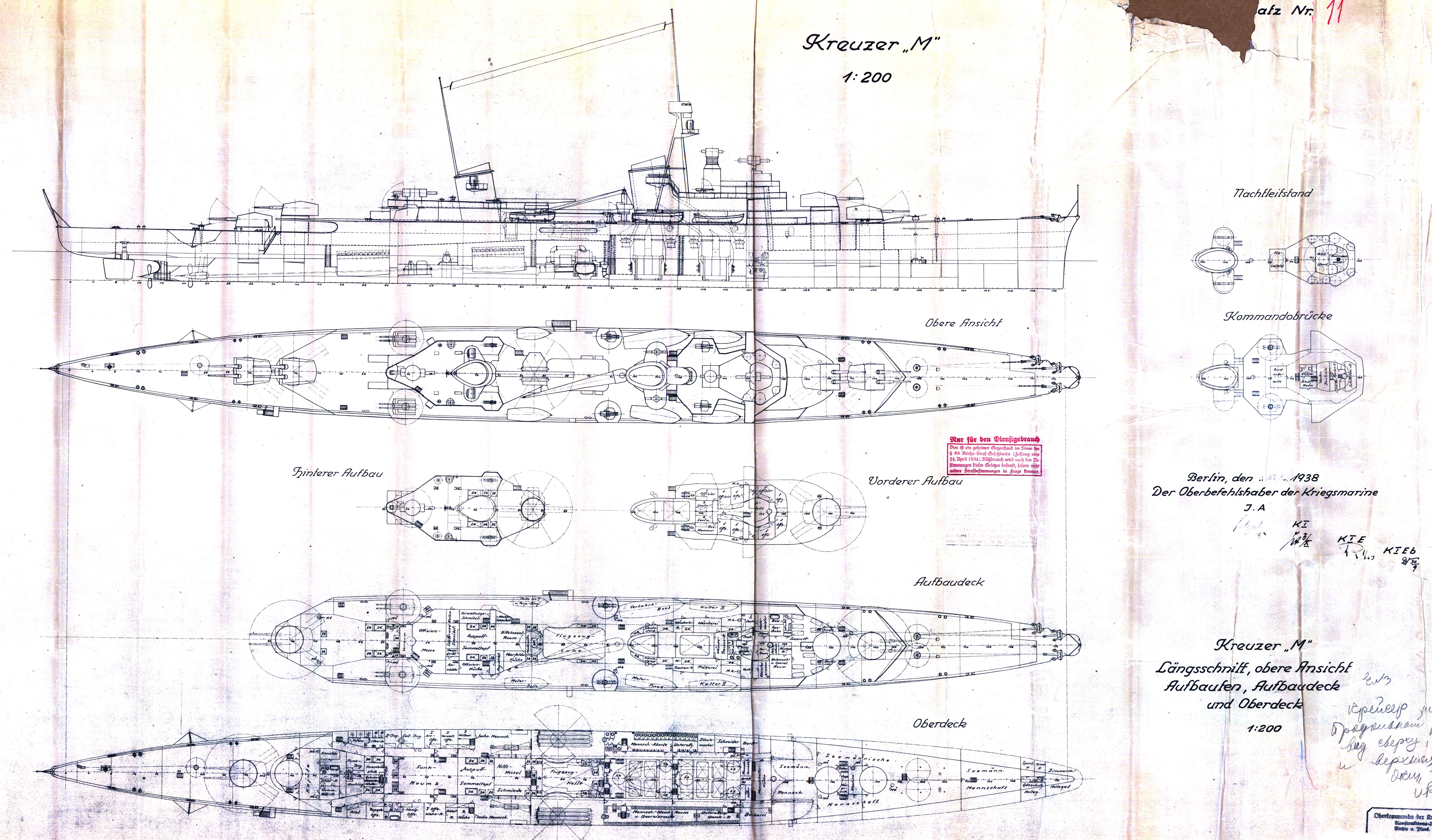

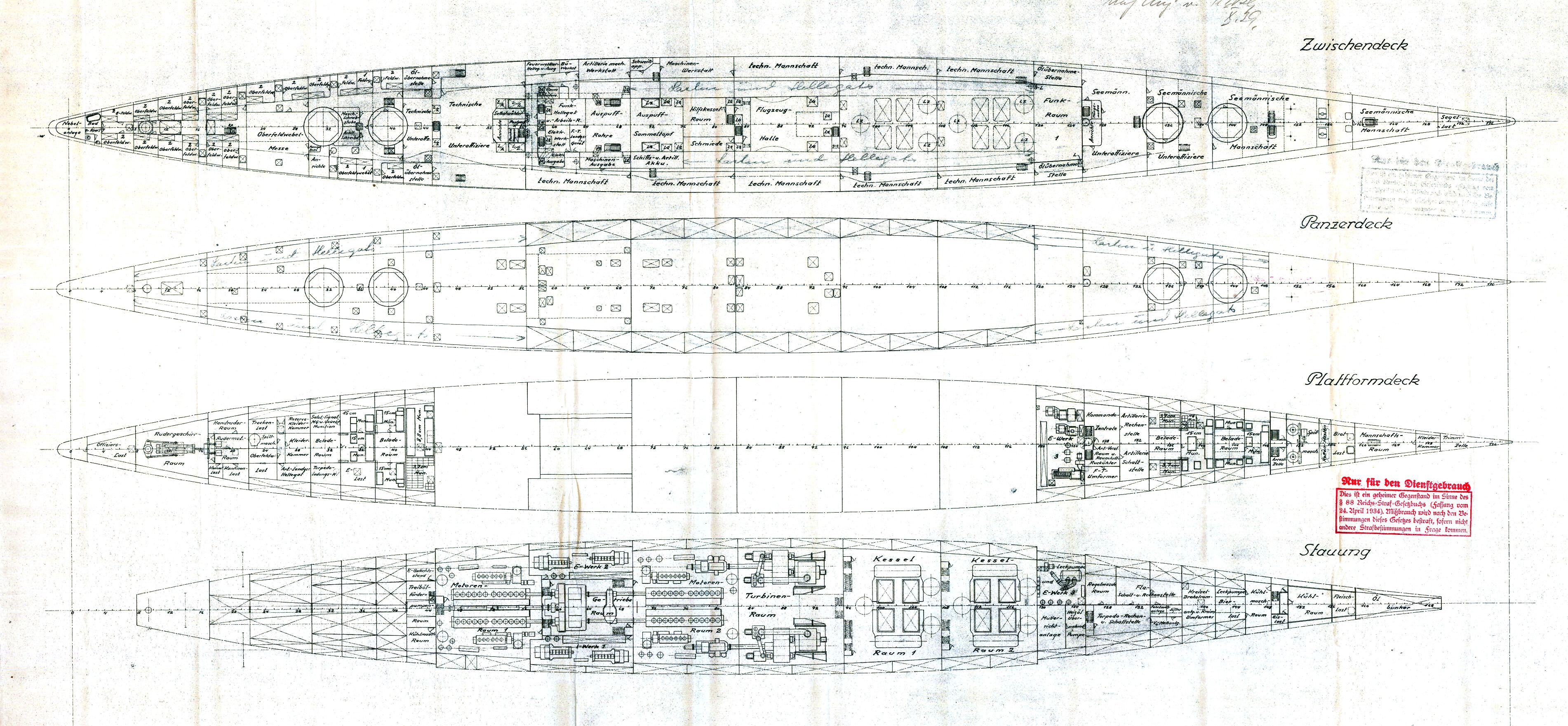

"Kreuzer-M". Планы палуб.

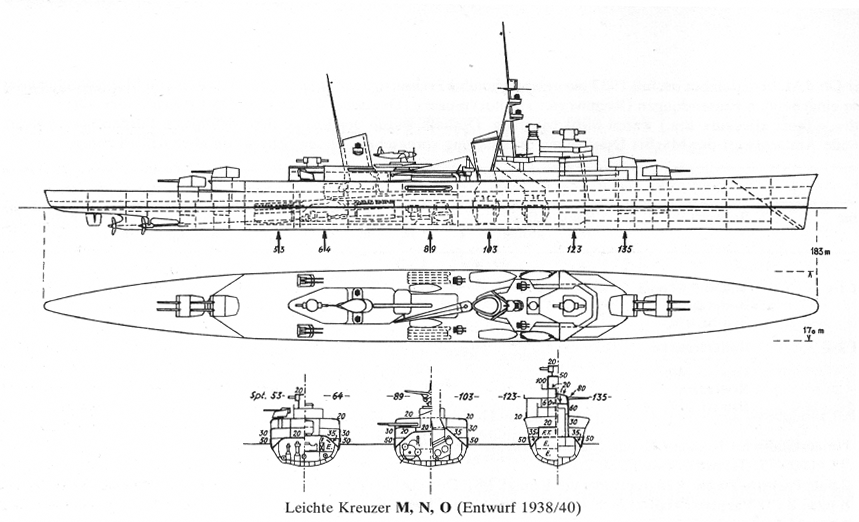

Kreuzer-M

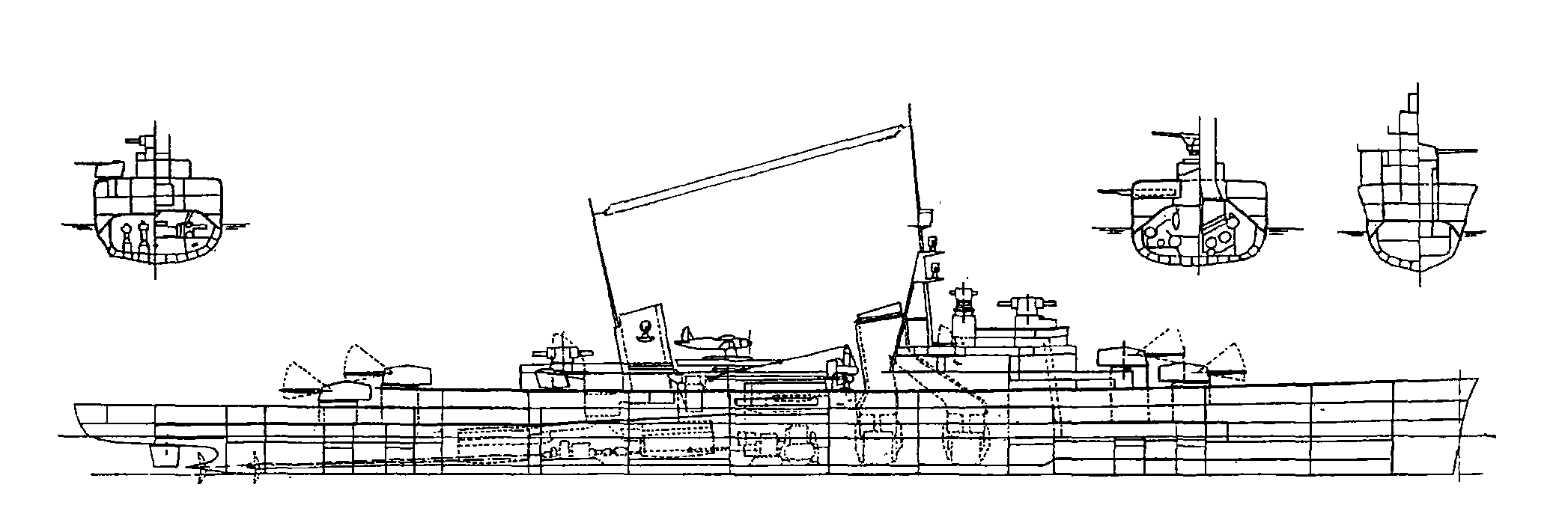

"Kreuzer-M"
Kreuzer-M
"Kreuzer-Q" (3-я серия).

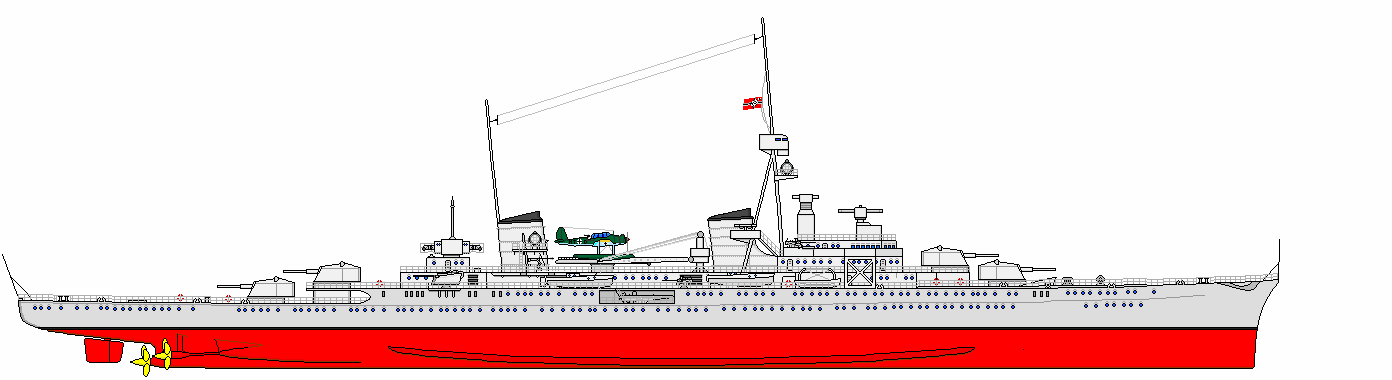

Kreuzer-M
"Kreuzer-M" (1-я и 2-я серия).
Kreuzer-M

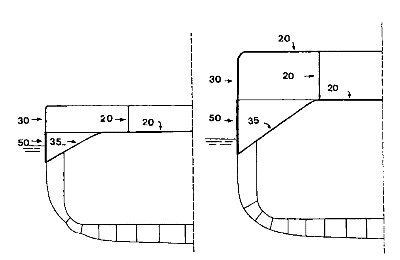

Сечения по миделю "Kreuzer-M".
Kreuzer-M
"Kreuzer-M"
Kreuzer-M
"Kreuzer-M"
