Гидросамолёт-разведчик/истребитель

(Wasserflugzeug)

 Hansa-Brandenburg W-33


Германия, 1918 г., 26 (100?) ед. (+ 28 ед. Норвегия, + 122 ед. Финляндия, проект Ernst Heinkel, развитие W-29)


*
W-33
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
W-33 Hansa und Brandenburgische Flugzeug-Werke GmbH 1918 26 (100?) 2538-2563, (2653-2726) прототипы и серийные для германского ВМФ
W-33 Marinens flyfabrikk, Хортен, Норвегия 1920-1928 25 F.52, 54, 56, 58 + (II) F.14, 16, 18, 20, 24, 28, 30, 32, 34, 40, 54, 56, 58, + (III) F.14, 18, 22, 34, + (IV) F.14, + (V) F.10 норвежский лицензионный вариант
IVL A.22 Hansa Ilmailuvoimien lentokonetehdas, Хельсинки, Финляндия 1922-1926 122   финский лицензионный вариант
ТТХ
Масса пустого 1,42 т
взлётная 2,05 т
Размерения длина 11,1 м
размах крыла 15,85 м
площадь крыла 44 м²
высота 3,37 м
Энергетическая установка состав и тип 1 тянущий двухлопастный пропеллер
1 мотор Benz Maybach Mb IV х 245 л.с. (на двух прототипах Basse und Selve х 300 л.с.)
Скорость максимальная 173 км/ч
крейсерская 160 км/ч
Практический потолок 4800 м
Скороподъёмность 185 м/мин
Дальность/длительность полёта 640 км/4 ч
Экипаж 2 чел.
Дополнительные данные конструкция фюзеляжный моноплан, деревянный каркас, крылья обтянуты тканью, 2 больших поплавка
управление элероны на крыльях, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
1 - 7.92-мм турельный пулемет Parabellum MG14 в задней кабине
1...2 - 7.92-мм передних синхронных пулемета Spandau LMG.08/15





Сразу же после окончания перепроектирования биплана W 12 в монопланW 29 началась аналогичная разработка моноплана на базе более крупного W 19, получившего обозначение W-33. Первый заказ был размещён в апреле 1918 г. На самолётах стоял 260 л.с. мотор Mercedes. Хвостовая плоскость был квадратной формы. Известно, что было заказано 26 экземпляров: №№ 2538-2563, но по видимому только шесть из них были сданы флоту перед Перемирием. Первые три имели два передних пулемёта и 260 л.с. моторы Maybach Mb IV, следующие два имели по одному переднему пулемёту и 300 л.с. мотор Basse und Selve, но позже были переоборудованы под Maybach. Последний из шести (возможно с мотором Maybach), имел один передний пулемёт и 20 мм пушку Becker в задней кабине.

Сданные флоту по большей части использовались на воздушных станциях Северного моря, в дополнение к W 29.

Известны серийные номера ещё нескольких заказов. Это 2593-2643, 2653-2675, 2683-2684-2726, но неизвестно принадлежали они к типу W-29 или W-33. Часть из них, по видимому была достроена, по крайней мере один - № 2670, достался британцам как трофей. Этот самолёт имел мотор Maybach Mb IV.



Дальнейшим развитием типа стал ещё более крупный W.34

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер дата постройки примечания
прототипы (6 ед.) с разными моторами, заказ 04.1918 г.

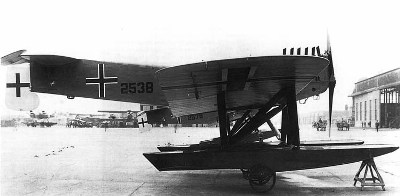

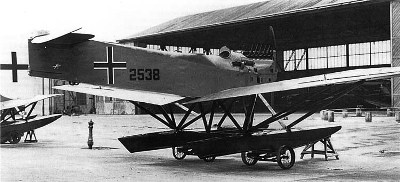

1 2538 1918 3 пулемёта, 260 л.с. Maybach Mb IV
2 2539 1918 3 пулемёта, 260 л.с. Maybach Mb IV
3 2540 1918 3 пулемёта, 260 л.с. Maybach Mb IV
4 2541 1918 2 пулемёта, 300 л.с. Basse und Selve
5 2542 1918 2 пулемёта, 300 л.с. Basse und Selve
6 2543 1918 1 пулемёт и 1-20 мм пушка Becker
I серия (20 ед), мотор Maybach Mb IV, 260 л.с., заказ 04.1918 г.

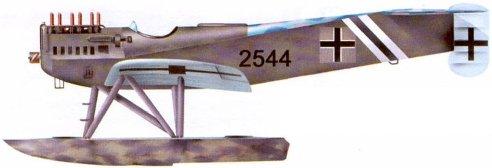

7 2544 1918
8 2545 1918
9 2546 1918
10 2547 1918
11 2548 1918
12 2549 1918
13 2550 1918
14 2551 1918
15 2552 1918
16 2553 1918
17 2554 1918
18 2555 1918
19 2556 1918
20 2557 1918
21 2558 1918
22 2559 1918
23 2560 1918
24 2561 1918
25 2562 1918
26 2563 1918
II серия (план - 30 ед), возможно строились по типу W-29
27 2653
28 2654
29 2655
30 2656
31 2657
32 2658
33 2659
34 2660
35 2661
36 2662
37 2663
38 2664
39 2665
40 2666
41 2667
42 2668
43 2669
44 2670
45 2671
46 2672 отмена
47 2673 отмена
48 2674 отмена
49 2675 отмена
50 2676 отмена
51 2677 отмена
52 2678 отмена
53 2679 1918
54 2680 1918
55 2681 1918
56 2682 1918
III серия (план - 44 ед), предположительно не строились, возможно заказаны по типу W-29
57 2683
58 2684
59 2685
60 2686
61 2687
62 2688
63 2689
64 2690
65 2691
66 2692
67 2693
68 2694
69 2695
70 2696
71 2697
72 2698
73 2699
74 2700
75 2701
76 2702
77 2703
78 2704
79 2705
80 2706
81 2707
82 2708
83 2709
84 2710
85 2711
86 2712
87 2713
88 2714
89 2715
90 2716
91 2717
92 2718
93 2719
94 2720
95 2721
96 2722
97 2723
98 2724
99 2725
100 2726



История гидросамолета Hansa-Brandenburg W-33 не закончилась с окончанием войны. Одна разоружённая машина использовалась в 1919 г. почтовой авиаслужбой Deutsche Luft-Reederei (DLR) под бортовым номером W 15. В других источниках марка этой машины указана, как W-29. Точно это выяснить не удалось, их часто путают из-за отсутствия заметных внешних различий.

Большинство ранних самолетов DLR все еще оставались в камуфляже военного времени, а на некоторых сохранились даже кресты на крыльях и фюзеляжах, на которые было наложено изображение немецкого почтового флага, буквы DLR (сперва белые, позже черные) и регистрационный номер.



Служба и лицензированная постройка в других государствах



  Финляндия

Финляндия долгое время эксплуатировала все, что осталось на ее территории после войны. Отдельные экземпляры W-33 летали до конца 20-х годов. Финны купили к тому же лицензию на их производство, что ознаменовало начало собственной авиапромышленности. Первая партия своих самолётов была произведена в ноябре 1922 года, а к 1926 году фирмой IVL было изготовлено 122 самолёта W.33 под индексом A.22, с более мощными моторами Fiat A-12bis (300 л.с.) - некоторые из них зимой переставлялись на лыжи вместо поплавков. Служили до 1936 г.





  Норвегия

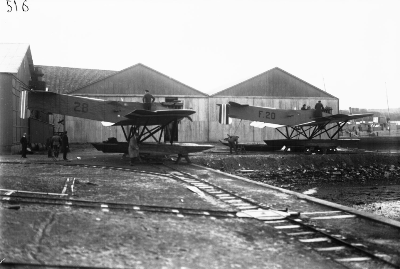

В 1920 году военно-воздушные силы Норвегии приобрели лицензионные права на производство 26 самолетов и W.33 служил в составе ВМС в период с 1921 по 1929 год. Машины получили следующие номера: F.10 (V), F.14 (II), F.14 (III), F.14 (IV), F.16 (II), F.18 (II), F.18 (III), F.20 (II), F.22 (III), F.24 (II), F.26 (II), F.28 (II), F.30 (II), F.32 (II), F.34 (II), F.34 (III), F.38 (?), F.40 (II), F.52 (I), F.54 (I), F.54 (II), F.56 (I), F.56 (II), F.56 (III), F.58 (I), F.58 (II). Кроме того 4 машины было передано армейской береговой охране.

В 1923 году некоторые самолеты были переделаны в трёхместные с увеличением мощности двигателя с 220 до 260 л.с., первоначальный экипаж, состоящий из пилота и наблюдателя/стрелка, был дополнен радиотелеграфистом. Из-за модификации также были изменён капот мотора и система охлаждения. Некоторые из самолетов получили двойной набор элементов управления, чтобы их можно было использовать в летной школе.

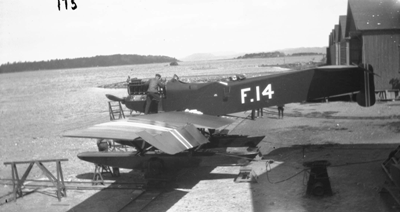

В июне 1923 года Роальд Амундсен и Оскар Омдал использовали два W.33 (F.14 и F.16) и Sopwith Baby (F.104) в экспедиции с Аляски до Свальбарда, самолёты достигли 81 градуса северной широты. В 1929-1930 одна машина (F.18) использовалась для поиска китов у берегов Антарктиды, а в 1930-1931 - в двух антарктических экспедиция судна "Norwegia". Также машины применялись для спасательной службы и поиска косяков лосося.

В 1934 году пилоты военно-морского флота сочли самолет устаревшим, и в марте 1935 года он был снят с вооружения.





  Латвия

15-16 декабря 1926 года дивизион морской авиации Латвии получил из Финляндии 2 построенных там по лицензии и заказанных Латвией машины (оборудованные двигателями Fiat A-12 мощностью 300 л.с.), с фирменными номерами 99 и 100, зачисленными в дивизион под номерами 12 и 13. Оба самолета 4 марта 1927 года во время перелета Лиепая-Вентспилс возле поселка Сарнаты попали в сильный туман. При вынужденной посадке на море машины затонули. Летчики Н.Якубовс, Э.Страуя, А.Велдумс и Витолиньш несколько дней провели в рыбацкой деревне, пока не были эвакуированы миноносцем Virsaitis - флагманом ВМС Латвии. После подъема и ремонта (копирование деталей происходило под руководством К.Ирбитиса) самолеты служили до 1933 года.



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 G.Kroschel, H.Stützer - Die deutschen Militärflugzeuge 1910 - 1918. Weltbild Verlag, Augsburg 1994
на английском
2 O.Thetford, P.Gray - German Aircraft of the First World War. Putnam
3 Lamberton, W. M. Fighter Aircraft of the 1914-1918 War. Harleyford Publications Ltd, Letchworth 1960
на русском
4 Н.Околелов, А.Чечин - Истребитель без... киля. Журнал "Моделист-конструктор", 1999, № 2.
на латвийском
5 Edvins Bruvelis. Latvijas Aviacijas Vesture
на норвежском
6 www.forsvaretsmuseer.no - сайт военно-морского музея в Осло
+
некоторые другие материалы с интернет-форумов и энциклопедий
