Опытовая летающая лодка

(Flugboot)

 Hansa-Brandenburg W-22


Германия, 1917 г., 1 ед. (переоборудована из CC)


вид до перестройки

*

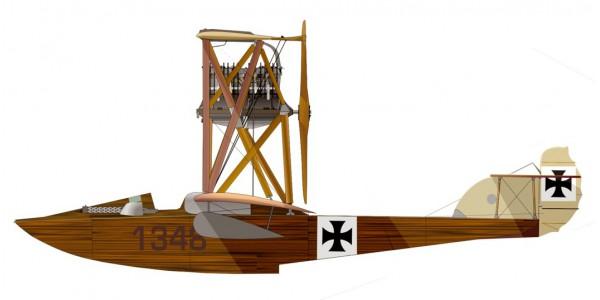

W-22
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
W-22 Hansa und Brandenburgische Flugzeug-Werke GmbH 1917 1 1348
ТТХ
Масса пустого ок. 0,8 т
взлётная 1,17 т
Размерения длина 9,15 м
размах крыла (верхнего/нижнего) 9,3/8,75 м
площадь крыла 26,52 м²
высота 3,575 м
Энергетическая установка состав и тип 1 толкающий пропеллер
1 мотор Hiero х 200 л.с.
Скорость максимальная 200 км/ч
крейсерская ? км/ч
Практический потолок ? м
Скороподъёмность ? м/мин
Длительность/дальность полёта ? ч / ? км
Экипаж 1 чел.
Дополнительные данные конструкция фюзеляжный биплан, деревянная лодка со спонсонами, крылья обтянуты тканью
управление элероны на верхнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
отсутствовало



В 1917 одна из летающих лодок Hansa-Brandenburg CC была перестроена в экспериментальную версию с обозначением "Hansa Brandenburg W-22", которая отличалась заменой поплавков под крыльями на боковые спонсоны на корпусе. Модификация была сделана в связи с разработкой гигантской лодки Dornier Rs IV, на которой были запланированы спонсоны, и их поведение в воде нужно быть сначала проверить с помощью небольшой летающей лодки.

Единственный экземпляр W-22 разбился в ходе тестирования.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
прототип
1 1348 1917



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Fred Gutschow. Die Deutschen Flugboote
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 19.09.2018
