Гидросамолёт-разведчик (Wasserflugzeug)

 Gotha WD-13


Германия, Турция, 1917 г., 18+2 ед. (развитие WD-12, Karl Rosner и Harwig)


*
WD-13
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
WD-13 Gothaer Waggonfabrik AG, Гота 1917 18 1574-1576, 1632-1646
WD-13a Gothaer Waggonfabrik AG, Гота 1917 2 --- построены для Турции
ТТХ
Масса пустого 1,061 т
взлётная 1,463 т
Размерения длина 10,07 м
размах крыла (верхнего) 14,6 м
площадь крыла 49 м²
высота 3,74 м
Энергетическая установка состав и тип 1 тянущий винт
1 мотор Benz Bz III х 150 л.с.
Скорость (максимальная) 131,5 км/ч
Практический потолок ?
Скороподъёмность 110 м/мин
Дальность/длительность полёта 750 км/3 ч
Экипаж 2 чел.
Дополнительные данные конструкция фюзеляжный биплан, деревянный каркас, крылья обтянуты тканью, 2 больших поплавка
управление элероны на верхнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
1 пулемёт



Для продажи Турции был разработан более бюджетный вариант WD-12 немного меньших размеров и с мотором Бенц Bz III в 150 л.с. Для флота было построено 18 единиц (по другим данным заказ был отменён).

Фирма смогла заключить контракт с турецкой авиацией на поставку 25 самолётов, но лишь 2 из них были построены по типу WD-13a, с уменьшенной площадью крыла. Они прибыли в Турцию в марте 1917 г. Остальные самолёты турки предпочли заказать по образцу более старых моделей WD-12 и WD-9.

Стоит отметить, турецкие WD-13 и WD-12 были очень похожи и на фото их часто невозможно отличить, что вызывает известную путаницу. Дальнейшим развитием машины стал WD-15.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
прототипы - 3 ед. (даныые неподтверждённые)
1 1574 1917
2 1575 1917
3 1576 1917
серия - 15 ед. (даныые неподтверждённые)
4 1632 1917
5 1633 1917
6 1634 1917
7 1635 1917
8 1636 1917
9 1637 1917
10 1638 1917
11 1639 1917
12 1640 1917
13 1641 1917
14 1642 1917
15 1643 1917
16 1644 1917
17 1645 1917
18 1646 1917





ГАЛЕРЕЯ МОДЕЛЕЙ





ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Borzutski, Siegfried: Flugzeugbau Gotha GmbH. Markus Burbach Verlag, Berlin 1993
2 Die Adler des Kaisers im Orient 1915 – 1919: Unser Freund, der Freind, Аахен, 2016.
на английском
3 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
4 K.Delve - World War One in the Air /Crowood/
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 5.05.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи 1914–1918
Бортовое обозначение военной авиации Турции после 1918
Бортовое обозначение военной авиации Турции 1916–1918

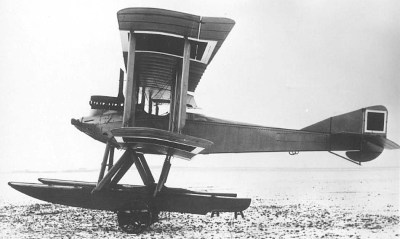

Gotha WD-13
