Учебный гидросамолёт

(Wasserflugzeug)

 Kaiserliche Werft 461


Германия, 1916 - 1918 гг., 10 ед.


*
KW Wilhelmshafen
*
KW Kiel
* *
KW Danzig
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
KW Wilhelmshafen Kaiserliche Werft Wilhelmshafen, Вильгельмсхафен 10.1916-09.1917 2 461-462
KW Kiel Kaiserliche Werft Kiel, Киль 1916-1918 4 463-466
KW Danzig Kaiserliche Werft Danzig, Данциг 10.1916-03.1917 4 467-470
ТТХ
  Wilhelmshafen Kiel Danzig
Масса пустого 1,016 т 1,030 т 1,063 т
взлётная 1,585 т 1,592 т 1,632 т
Размерения длина 9,5 м 9,65 м 9,1 м
размах крыла (верхнего/нижнего) 14,9/? м 14,2/? м 15,68/? м
площадь крыла 52 м² 53 м² 52 м²
высота 3,9 м 3,95 м 3,67 м
Энергетическая установка состав и тип 1 тянущий двухлопастный пропеллер
1 мотор Benz Bz III х 150 л.с.
Скорость максимальная 143 км/ч 142 км/ч 128 км/ч
крейсерская 122 км/ч 120 км/ч ? км/ч
Практический потолок ? м ? м ? м
Скороподъёмность ? ? ?
Дальность полёта ? км ? км ? км
Экипаж 2 чел.
Дополнительные данные конструкция фюзеляжный биплан, деревянный каркас, крылья обтянуты тканью, 2 больших поплавка
управление элероны на верхнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
отсутствовало



Первые учебные гидропланы постройки верфи в Вильгельмсхафене (№№ 401-403) из-за слабых моторов показали на испытаниях очень слабые характеристики, а данцигские (№№ 404-405) вообще не могли пройти даже заводских испытаний. Учитывая это, в конце 1915 г. флот заказал им разработку машин под более мощный, широко используемый на флоте мотор Benz Bz.III мощностью 150 л.с. При этом заказ на 10 машин распределили между всеми тремя имперскими верфями, включая верфь в Киле. Машины разных верфей строились по одному тех-заданию, но между собой различались, в первую очередь, формой киля. Также имелись некоторые отличия в форме крыльев, стабилизаторов и капота.

Уже имеющая опыт верфь в Вильгельмсхафене получила заказ лишь на две машины (№№ 461-462). Проект получил обозначение W.6, однако в литературе чаще всего самолёты обозначаются просто по бортовым номерам. Первая машина была готова октябре 1916 года. Это был стандартный двухстоечный биплан с крыльями неравного размаха. Пилот и инструктор сидели тандемом в открытых кабинах, шасси состояло из двух поплавков. Самолёт вновь не удовлетворил моряков, доработки длились целый год, но вторая машина, поставленная флоту в сентябре 1917, также не показала удовлетворительных характеристик.

Кильской верфи были заказаны четыре учебные машины (№№ 463-466) для базы гидропланов в Хольтенау у Киля. Это были стандартными двухстоечными бипланами с крыльями равного размаха и двумя открытыми кабинами тандемом для пилота и инструктора. Шасси состояло из двух поплавков, большой квадратный руль устанавливался на задний конец фюзеляжа и выступал ниже днища. Мотор был аккуратно закапотирован, с выхлопом, собранным вместе в единый коллектор, который поднимался выше верхнего крыла. Первая машина (№ 463) прибыла на испытательную станцию в Варнемюнде летом 1917 г. Как и вильгельмсхафенский прототип, она проходила испытания значительно больше года, пока наконец не была принята флотом летом 1918. Остальные три машины так и не были сданы флоту.

Четыре гидроплана, заказанных верфи в Данциге (№№ 467-470), предназначались для учебной базы в Путциге. Верфь сдала флоту эти невооруженные двухместные бипланы с октября 1916 по март 1917 г., ранее двух машин предыдущего проекта (№№ 404-405).

В целом программу постройки учебных гидропланов на имперских судоверфях следует считать провалившейся - машины имели много недостатков и долго доводились "до ума". Лишь данцигская верфь продолжила работу над учебным самолётом (№№ 1105-1106). Верфь в Вильгельмсхафене решила себя попробовать в постройке боевой машины (№ 945), а кильская так и не смогла до конца войны разобраться с уже имеющимся заказом.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
Wilhelmshafen (2 ед.)
1 461 10.1916
2 462 09.1917
Kiel (4 ед.)
3 463 лето 1917
4 464 ---
5 465 ---
6 466 ---
Danzig (4 ед.)
7 467 10.1916
8 468 1916
9 469 1917
10 470 03.1917



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Kroschel, Günter; Helmut Stützer. Die Deutschen Militärflugzeuge 1910–1918. Herford: Verlag E.S. Mittler & Sohn. 1994
на английском
2 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
3 Nowarra, Heinz J. Marine Aircraft of the 1914–1918 War. Letchworth, Harts: Harleyford Publications. 1966.
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 25.12.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи 1914–1918
Kaiserliche Werft Danzig

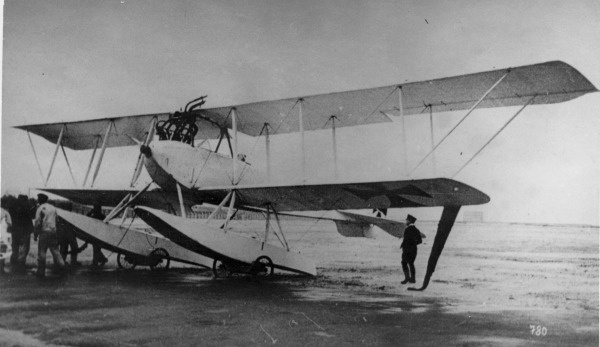

Один из Kaiserliche Werft, вероятно - Danzig
Kaiserliche Werft Danzig
Один из Kaiserliche Werft, вероятно - Danzig

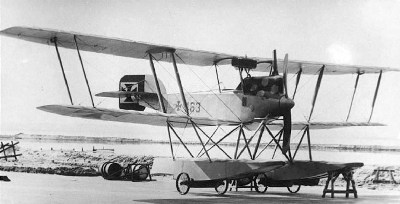

Kaiserliche Werft Kiel
Kaiserliche Werft Kiel
Kaiserliche Werft Kiel
Kaiserliche Werft Kiel

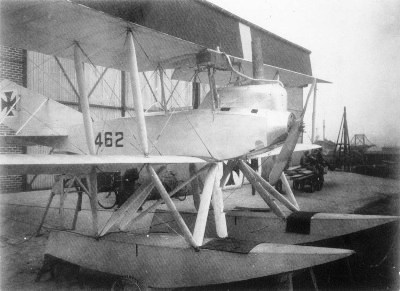

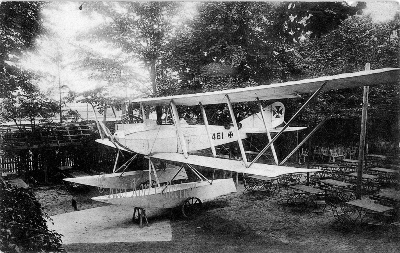

Kaiserliche Werft Wilhelmshafen
Kaiserliche Werft Wilhelmshafen
Kaiserliche Werft Wilhelmshafen
Kaiserliche Werft Wilhelmshafen
Kaiserliche Werft Wilhelmshafen
Kaiserliche Werft Wilhelmshafen
Kaiserliche Werft Wilhelmshafen
Kaiserliche Werft Wilhelmshafen
