Учебный гидросамолёт

(Wasserflugzeug)

 Kaiserliche Werft 1105


Германия, 1917 г., 2 ед.


*
KW Danzig
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
KW Danzig 1105 Kaiserliche Werft Danzig, Данциг конец 1917 2 1105-1106
ТТХ
Масса пустого 0,986 т
взлётная 1,31 т
Размерения длина 8,85 м
размах крыла (верхнего/нижнего) 14,1/? м
площадь крыла ? м²
высота 3,73 м
Энергетическая установка состав и тип 1 тянущий двухлопастный пропеллер
1 мотор Benz Bz.III х 150 л.с.
Скорость максимальная 144 км/ч
крейсерская 125 км/ч
Практический потолок ? м
Скороподъёмность ?
Дальность полёта ? км
Экипаж 2 чел.
Дополнительные данные конструкция фюзеляжный биплан, деревянный каркас, крылья обтянуты тканью, 2 больших поплавка
управление элероны на верхнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
отсутствовало



Имперская верфь в Данциге продолжила разработку учебного гидросамолёта. Третья её модель - KW 1105 была невооруженным бипланом стандартной конфигурации с крыльями неравного диапазона, оснащенный уже привычным для морских лётчиков двигателем Benz Bz.III мощностью 150 л.с. Оперение включало значительный нижний киль. Пилот и инструктор сидели тандемом, в открытых кабинах. Шасси состояло из двух поплавков. Особенностью проекта было необычное размещение стоек крыльев, состоящих из N-образных и V-образных подкосов без такелажа.

Два прототипа, №№ 1105 и 1106, были поставлены верфью в Данциге на военно-морскую базу в Путциге в конце 1917 г. Несмотря на то, что самолеты использовались по своему назначению, они так и не были официально приняты на вооружение.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
прототипы (2 ед.)
1 1105 1917
2 1106 1917



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Kroschel, Günter; Helmut Stützer. Die Deutschen Militärflugzeuge 1910–1918. Herford: Verlag E.S. Mittler & Sohn. 1994
на английском
2 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
3 Nowarra, Heinz J. Marine Aircraft of the 1914–1918 War. Letchworth, Harts: Harleyford Publications. 1966.
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 26.12.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи 1914–1918

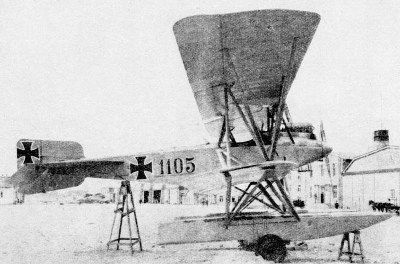

Kaiserliche Werft 1105
