Экспериментальный гидросамолёт-разведчик

(Wasserflugzeug)

 Friedrichshafen FF-34


Германия, 1916 г., 1 ед. (развитие типа FF-31)


*
FF-34
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество примечания
FF-34 Flugzeugbau Friedrichshafen GmbH, Фридрихсгафен 24.01.1916 1 117 вооружённый разведчик
ТТХ
Масса пустого 1,42 - 1,552 т
взлётная 1,82 - 2,305 т
Размерения длина 10,85 м
размах крыла (верхнего/нижнего) 18,4/? м
площадь крыла 68,5 м²
высота 4,1 м
Энергетическая установка состав и тип 1 толкающий пропеллер
1 мотор Maybach Mb IV х 240 л.с.
Скорость максимальная 145 км/ч
крейсерская ?
Практический потолок ? м
Скороподъёмность 72 м/мин
Дальность полёта 600 км
Экипаж 2 чел.
Дополнительные данные конструкция балочный биплан, крылья обтянуты тканью, 2 больших поплавка
управление элероны на верхнем крыле, 1 руль высоты и 2 руля направления на оперении
ВООРУЖЕНИЕ
стрелковое 1-7.92 мм пулемёт Parabellum
наступательное могли нести небольшую бомбовую нагрузку

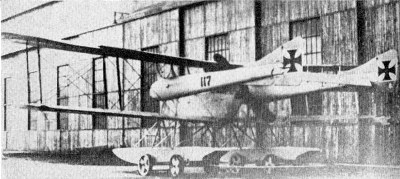

FF.34 в формате pusher (с толкающим винтом) являлся развитием типа FF-31 с новым мотором Maybach Mb IV в 240 л.с. Гондола для пилота в общем сохранила свою конструкцию, но вместо открытых балок хвоста у самолёта были два фанерных фюзеляжа круглого поперечного сечения, несущих каждый по килю с рулем, стабилизатор был расположен между хвостами.

Был построен только один экземпляр и 24 января 1916 г. самолёт был принят Военно-морским флотом под номером 117 как разведывательная машина и оснащён телеграфом, но вскоре его вернули на завод для усиления хвостовых балок. Этот дефект не был окончательно устранён даже после повторной передачи флоту 4 июня 1917 г. и в марте 1918 г. проект 31 был закрыт. Машину вернули на завод и полностью перестроили в совершенно новый тип - фюзеляжный FF-44, при этом бортовой номер сохранился.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
1 117 24.01.1916 в марте 1918 г. полностью перестроили в FF.44



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Borzutski, Siegfried: Flugzeugbau Friedrichshafen GmbH. Markus Burbach Verlag, Berlin 1993
2 Kroschel, G. Stützer, H.: Die deutschen Militärflugzeuge 1910 - 1918, Weltbild Verlag, Augsburg 1994
на английском
3 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
+
некоторые другие материалы с интернет-форумов и энциклопедий
