Летающая лодка - разведчик

(Flugboot)

 Oertz W-4


Германия, 1914-1915 гг., 2 ед. (пр. Dr. Max Oertz)


*
W-4
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество примечания
W-4a Oertz Works, Гамбург 11.1914 1 63 мотор Mercedes D.III
W-4b Oertz Works, Гамбург 01.1915 1 75 мотор Argus As.2
ТТХ
Масса пустой ? т
взлётная 0,95 т
Размерения длина 7,9 м
размах крыла 10,2 м
площадь крыла ? м²
высота ? м
Энергетическая установка состав и тип 1 толкающий пропеллер
1 мотор Mercedes D.III х 160 л.с. или Argus As.2 х 115 л.с.
Скорость ? км/ч
Практический потолок ? м
Длительность/дальность полёта ?
Экипаж 2 чел.
Дополнительные данные конструкция двухбалочный биплан, деревянная лодка, крылья: деревянный каркас, обтянутый тканью, 2 подпружиненные доски на крыльях вместо поплавков
управление элероны на нижнем крыле, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
возможна установка одного 7.92-мм пулемета LMG.14 Parabellum в кабине



После передачи летом 1914 года ВМФ Германии летающей лодки FB.3 Maкс Ортц немного доработал конструкцию лодки. Была изменена конструкция крыльев и кабина, в которую теперь можно было установить 7.92-мм пулемет LMG.14 Parabellum. Новая летающая лодка получила обозначение W.4. (Согласно правилам обозначения самолётов ВМФ, "FB"=Flugboot" заменили на W="Wasserflugzeug").

В ноябре 1914 и в январе 1915 года флоту были переданы два экземпляра этой лодки, получившие бортовые номера "63" и "75". Первая лодка была оснащена двигателем Mercedes D.III мощностью 160 л.с., а вторая - Argus мощностью 110 л.с.

В 1914 г. пилот-испытатель Штагге на W.4 (по другим данным, на FB-3) совершил разведывательный полет в район Дувра, став таким образом одним из первых германских самолетов, пролетевших над вражеской территорией.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
бортовой номер дата постройки примечания
63 11.1914
75 01.1915



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Fred Gütschow. Die Deutschen Flugboote.
2 Klaus Kramer. Dr. Ing. h.c. Max Oertz: Genie, Yachtkonstrukteur, Aeronaut und Erfinder
на английском
3 Flight Magazine, October 9, 1919.
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 13.07.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи

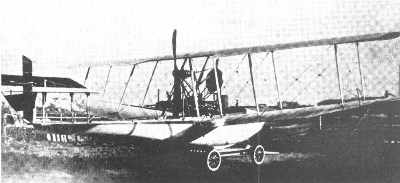

Oertz W4
