Гидросамолет-разведчик (Wasserflugzeug)

 Albatros WRE


Германия, 1913 г., 1 ед. (проект Эрнста Хейнкеля на основе лицензионного австрийского Taube)


*
WRE
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество примечания
WRE Albatros Flugzeugwerke GmbH, Йоганништаль 1913 2 гонка на Боденском озере в 1913
ТТХ
  первый вариант второй вариант
Масса пустой 0,54 т 0,65 т
взлётная 0,72 т 0,85 т
Размерения длина 8,2 м 9,9 м
размах крыла 12,1 м 14,3 м
площадь крыла ? 32,5 м²
высота ? 3,2 м
Энергетическая установка состав и тип 1 тянущий винт
1 мотор "Mercedes", 75 л.с. 1 мотор "Mercedes", 100 л.с.
Скорость максимальная ? 100 км/ч
Практический потолок ? 2000 м
Длительность полёта ? 1,4 ч (140 км)
Экипаж 2 чел.
Дополнительные данные конструкция фюзеляжный моноплан, деревянная рама, корпус и крылья обтянуты тканью, 2 больших поплавка + 1 малый (под килем)
управление изгиб крыла с помощью тросов, 2 руля высоты и 1 руль направления на оперении
ВООРУЖЕНИЕ
отсутствовало



Самолёт предназначался для пилота-гонщика Хельмута Хирта (Helmuth Hirth) для участия в самом престижном соревновании года Bodensee-Wettbewerb на Боденском озере. Над проектом скоростного гидросамолета, получившего первоначальное обозначение Albatros HE (Heinkel-Eindecker), работал Эрнст Хейнкель. Позже обозначение сменили на Albatros RE.1 (Renn-Eindecker, гоночный моноплан), поплавковая версия стала называется WRE (Wasser Renn-Eindecker).

В качестве прототипа был взят австрийский "Таубе" - оригинальный самолет, напоминающий птицу (нем. "Taube" - "голубь"), который был спроектирован в 1910 году австрийским инженером Иго Этрихом. Эта машина стала популярной, поскольку имела хорошие летные данные и простое управление. Самолет выпускался как по лицензии, так и без нее на многих германских и австрийских фирмах, где в конструкцию вносились собственные доработки и изменения.

Самолёт представлял из себя двухместный расчалочный моноплан цельнодеревянной конструкции с дополнительным внешним лонжероном под крылом и полотняной обшивкой. Управление по крену осуществлялось гошированием (изгибом крыла), а по вертикали - отклонением задней кромки стабилизатора.

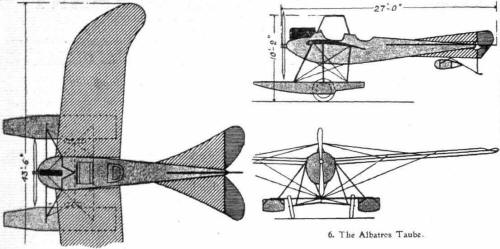

Основные плоскости - обычного типа Taube, формы Zanonia, Фюзеляж - обтекаемой формы, не имеющий никаких острых углов. Места пилота и пассажира были размещены тандемом, как на наземных машинах, сразу перед пассажиром был установлен 100 л.с. мотор Mercedes. Хвостовые плоскости были подобны аналогичным на бипланах Albatros и состояли из горизонтальной плоскости, на которой устанавливался разделенный руль высоты, и вертикального киля выше и ниже корпуса, на котором устанавливался руль направления.

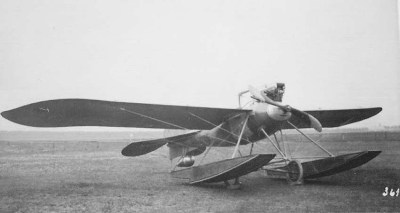

Чтобы испытать новую конструкцию в воздухе, первый экземпляр моноплана был оснащён колесным шасси и взлетал с земли. Он получил рядный мотор "Мерседес" мощностью в 75 л.с. Когда все вопросы устойчивости и управляемости на первом моноплане будут решены, тогда испытания перенесли на воду. На втором экземпляре самолета установили два однореданных поплавка, которые были изготовлены из красного дерева и установлены на каркасе из обтекаемых стальных трубок. Третьим монопланом был уже гидросамолет увеличенных размеров с более тяжелым мотором в 100 л.с. Это уже был самолет-амфибия. На его поплавках Эрнст установил убирающиеся колеса. Он мог взлетать и садиться как на аэродроме, так и на воде. Два колеса, которые были установлены между поплавками, могли быть подняты из воды посредством рычага в пассажирской кабине.

Соревнования прошли с 29 июня по 5 июля 1913 года. Хельмут Хирт выиграл первый же разыгрываемый приз за скороподъемность. Он забрался на высоту 500 метров за 11 минут и 6 секунд. Затем он пролетел 200 км за один час и сорок пять минут. Хельмуту Хирту присудили главный приз соревнований. Достижения Хейнкеля были отмечены специальным конструкторским призом.

После гонок машина-чемпион была куплена для испытаний ВМФ и зачислена во флот, вероятно, под № 14.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
бортовой номер год постройки примечания
E14 1913 учебный и разведчик



ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Heinz A. Linner. Albatros Eindecker (Helmuth Hirth, Bodensee)
2 Der Wasserflugzeug-Wettbewerb auf dem Bodensee 1913
на английском
3 A.Imrie - German Naval Air Service /Arms & Armour/
4 Flight Magazine, 1914.
на русском
5 Леонид Анцелович. Неизвестный Хенкель
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 16.01.2018
