Гидросамолёт-дальний разведчик

(Wasserflugzeug)

 Gotha WD-22


Германия, 1918 г., 2 ед. (развитие WD-20, Karl Rosner и A. Klaube)



*
WD-22
*

ОСНОВНЫЕ ДАННЫЕ
модификация постройка дата количество №№ примечания
WD-22 Gothaer Waggonfabrik AG, Гота 1918 2 2133-2134
ТТХ
Масса пустого 3,8 т
взлётная 5,17 т
Размерения длина 14,45 м
размах крыла (верхнего) 26 м
площадь крыла 147 м²
высота ?
Энергетическая установка состав и тип 2 тянущих и 2 толкающих винта
2 мотора Mercedes D III х 160 л.с.
2 мотора Mercedes D I х 100 л.с.
Скорость максимальная 131 км/ч
крейсерская 115 км/ч
Практический потолок ?
Скороподъёмность ?
Дальность / продолжительность полёта ? км / ? ч
Экипаж 3 чел.
Дополнительные данные конструкция фюзеляжный биплан, деревянный каркас, крылья обтянуты тканью, 2 больших поплавка
управление элероны на обоих крыльях, 1 руль высоты и 2 руля направления на оперении
ВООРУЖЕНИЕ
2-7.92 мм пулемёта Parabellum (турельных)



Продолжая работы в области постройки дальних разведчиков, Gotha в 1918 г. построила два прототипа типа WD 22: №№ 2133 и 2134. Они были снабжены четырьмя моторами, установленными тандемами в двойных гондолах; передние двигатели, Мерседес D IIIs по 160 л.с. вращали тянущие винты, задние двигатели Мерседес D I, по 100 л.с., - толкающие винты. В остальном они были подобны WD-20. Увеличение количества моторов, при лишь незначительном увеличении общей мощности, было предпринято с целью увеличить общую живучесть машины, а также дальность - при работе только двух моторов в крейсерском режиме.

Прототип взлетел в мае 1918 г., но серию этот тип не пошёл, хотя разработки продолжились постройкой более крупного WD-27.

СПИСОК МАШИН В СОСТАВЕ ФЛОТА
  бортовой номер год постройки примечания
прототипы - 2 ед.
1 2133 1918
2 2134 1918



МОДЕЛЬ





ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Borzutski, Siegfried: Flugzeugbau Gotha GmbH. Markus Burbach Verlag, Berlin 1993
2 G. Kroschel, H. Stutzer. Die Deutschen Militarflugzeuge 1910-1918
на английском
3 O.Thetford, P.Gray German Aircraft of the First World War (Putnam)
4 A.Imrie - German Naval Air Service /Arms & Armour/
5 Jane's All The World Aircraft 1919 /Jane's/
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 10.05.2018









Флаг военного флота Германской империи
Бортовое обозначение военной авиации Германской империи 1914–1918

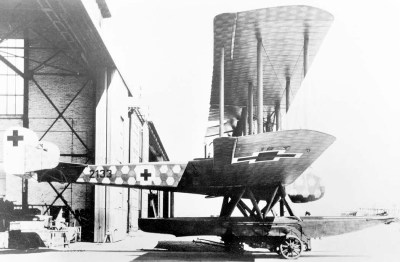

Gotha WD-22
Модель Gotha WD-22

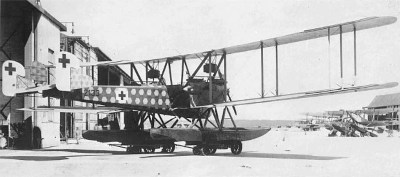

Gotha WD-22
Gotha WD-22
Gotha WD-22

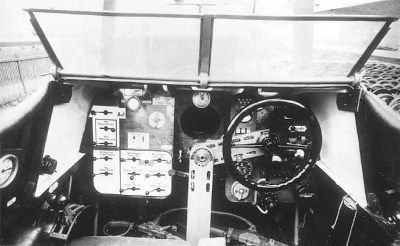

Кабина пилота Gotha WD-22
