Броненосные канонерские лодки (Panzerfahrzeuge, Panzerkanonenboote) типа

 Bremse II


Германия, не строились, план - 10 ед. (проект середины 1880-х гг.)

Bremse II



ОСНОВНЫЕ ДАННЫЕ
имя верфь закладка /спуск /в строю примечания
1 --- <A.G.Weser> Бремен, "Panzerfahrzeug O" не строилась заказ отменён.
2 --- --- не строилась не заказывалась
3 --- --- не строилась не заказывалась
4 --- --- не строилась не заказывалась
5 --- --- не строилась не заказывалась
6 --- --- не строилась не заказывалась
7 --- --- не строилась не заказывалась
8 --- --- не строилась не заказывалась
9 --- --- не строилась не заказывалась
10 --- --- не строилась не заказывалась
ТТХ
Водоизмещение нормальное 1050 т
Размерения длина МП 70,28 м
ширина наибольшая 9,04 м
осадка среднее углубление 3,5 м
Энергетическая установка состав и тип 2 вала 2 винта
1 МО 2 наклонные ПМ "компаунд" (2 цил.)
1 КО ? ПК
мощность 2000 л.с.
Ходовые данные скорость проектная 15 уз.
запас топлива 50 т угля
дальность плавания на 8 уз. 2000 миль
Экипаж ?
Дополнительные данные корпус стальной, с поперечным набором
управление 1 руль
БРОНИРОВАНИЕ
"компаунд" на тиковой подкладке
палуба ???
гласисы ???
рубка ???
ВООРУЖЕНИЕ
залп ГК - 140 кг
1-210 мм/35
1-100 мм
8 скорострельных пушек Готчкисса
2 торпедных аппарата - 350 мм

Bremse II




При обсуждении защиты германского побережья его оборону решили в середине 1880-х гг. усилить 10 броненосными канонерскими лодками. 6 кораблей предполагалось иметь для обороны Кильского канала и 4 на Балтийском море. Чертежи лодок составили в Германском Адмиралтействе по типу лодки "Brummer", но размеры вновь спроектированных кораблей увеличили, и их водоизмещение составило бы 1050 т.

Главные размерения спроектированных кораблей были следующие: длина между перпендикулярами 70,28 м, наибольшая ширина 9,04 м, глубина интрюма от верхней кромки киля до верхней палубы 5,25 м, углубление с полным вооружением, водой в котлах и запасом в 50 т угля 3,5 м. Корпуса канонерских лодок предполагалось полностью строить из стали.

Броневая защита на них повторяла таковую на лодках типа "Brummer": сплошного броневого пояса не было, бронёй защищались лишь жизненно важные части корабля. Главной защитой была броневая палуба, проходившая от 15 до 42 шпангоута. Она состояла из двух слоев стальных плит, склёпаных между собою.

У бортов эта палуба спускалась ниже ватерлинии приблизительно на 1,38 м и крепилась с наружной обшивкой с помощью толстых двойных полос угловой стали. Прислуга у орудия защищалась особыми стальными щитами, такими же листами была покрыта боевая рубка для командира, расположенная впереди дымовой трубы. В рубке помещался паровой рулевой аппарат.

Канонерские лодки должны были оснащаться двумя двухцилиндровыми машинами двойного расширения, каждая из которых вращала отдельный винт. Машины имели наклонные чугунные цилиндры, холодильник с поверхностным охлаждением. Машины и котлы располагались под броневой палубой, через которую, для притока воздуха, выводились вентиляторы. На шестичасовом испытании, при 50 тоннах угля, машины должны были развить не менее 2000 индикаторных сил, причём предполагалось, что лодки достигнут скорости 15 узлов.

Вооружение канонерских лодок должно было состоять из одного 210-мм орудия длиной в 35 калибров, установленного на баке на центральном штыре, одного 100-мм орудия на юте и 8 скорострельных пушек Гочкисса.

На канонерские лодки предполагалось установить два минных аппарата, один носовой — подводный и один кормовой — надводный.

Одну из этих лодок заказали акционерному обществу "Везер" из Бремена, но затем заказ на постройку всей серии аннулировали, отдав предпочтение более полноценным броненосцам типа "Siegfrid". Дальнейшего развития броненосные лодки не получили.


на русском
1 Быстров А. А. - Первые броненосцы Германии. Санкт-Петербург, 2001.
2 Кофман В. - "От канонерок к броненосцам береговой обороны" // журнал "Моделист-конструктор".-1984.-№4.
+
некоторые материалы с интернет-форумов

последнее обновление: 17.05.2017









Флот Германской империи (Kaiserliche Marine)

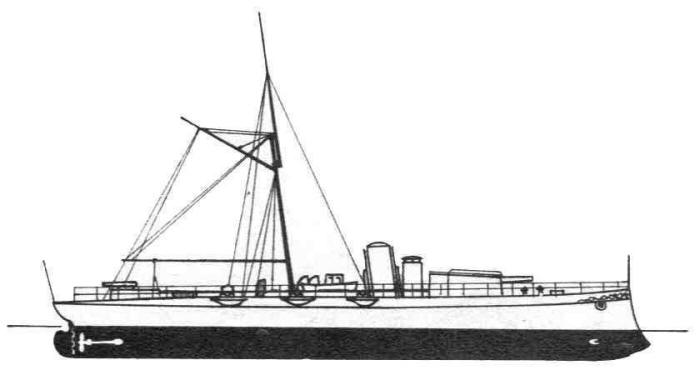

Bremse

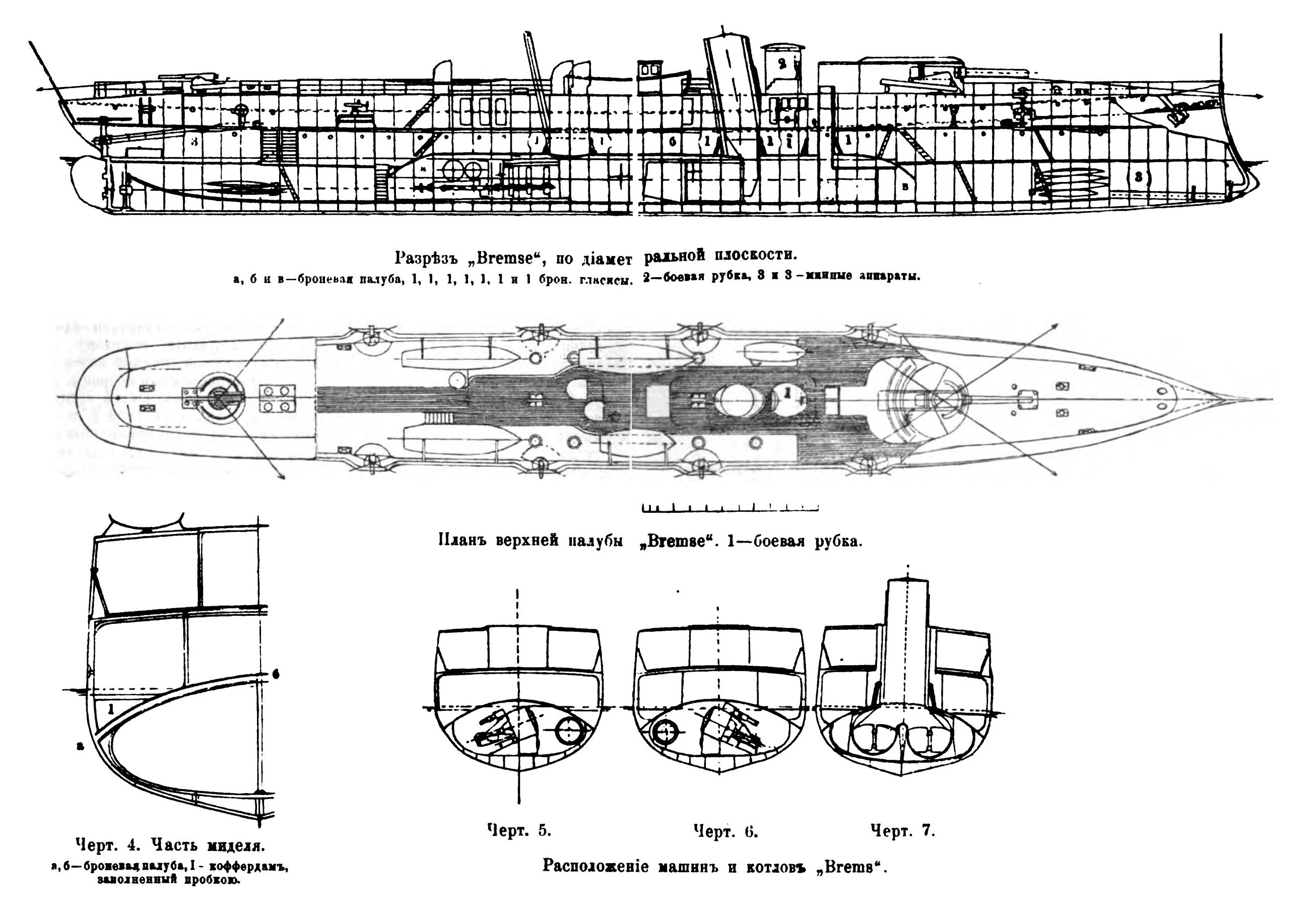

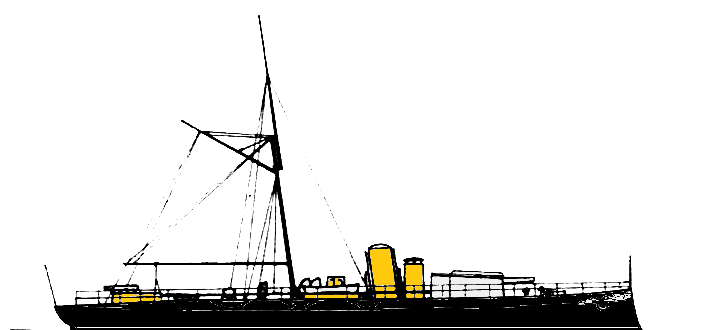

схемы расположения "Bremse II"
Не очень корректные пропорции, но общая схема верна
