Полуподводная лодка Фогеля
(Vogel)


Германия, 1870 г. 1 ед. (пр. Friedrich Otto Vogel, 1869)




*
Vogel-1
*
ОСНОВНЫЕ ДАННЫЕ
имя верфь закладка /спуск /в строю примечания
1 Vogel-1 ? 1869 в 1870 затонула при испытаниях
1870
---
ТТХ
Размерения длина 5,3 м
ширина 1,3 м
осадка 1 м
Энергетическая установка состав и тип 1 гребной винт
1 ПМ замкнутого цикла
Дополнительные данные корпус однокорпусная, стальной
управление 1 руль направления
ВООРУЖЕНИЕ
планировалась шестовая мина, фактически не была установлена



Немецкий изобретатель Фридрих Отто Фогель (Friedrich Otto Vogel) в 1869 г. представил прусскому адмиралтейству проект полуподводного железного судна с выпуклой верхней палубой, покрытой броней. На этой палубе изобретатель планировал установить два крупнокалиберных артиллерийских орудия для стрельбы в надводном положении судна. Кроме того, погрузившись настолько, чтобы из воды выступала только рулевая башенка, оно могло атаковать вражеский корабль шестовой миной. В движение корабль должна была приводить трехцилиндровая паровая машина замкнутого цикла (подобная машине Ламма для поездов метро, использованной позже Гэрретом).

Адмиралтейство предложило изобретателю изготовить сначала экспериментальный образец небольших размеров. Фогель построил в 1870 г. небольшую стальную лодку, снабженную паровой машиной, работавшей на жидком топливе, но она затонула во время испытаний в том же году и флот потерял интерес к проекту.



ЛИТЕРАТУРА И ИСТОЧНИКИ
на русском
1 Тарас А. Е. - История подводных лодок 1624-1904., Харвест, Минск, 2002
+
некоторые материалы с интернет-форумов и энциклопедий

последнее обновление: 5.05.2019









Флот Германской империи (Kaiserliche Marine) 1871-1889
Vogel

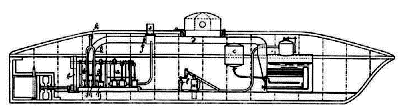

Схема лодки Фогеля.
Vogel
Схема лодки Фогеля.
