Проект пассажирской летающей лодки

(Flugboot)

 Rumpler Transozeanflugzeug


Германия. 1926-1928 гг. не строилась.


*
Transozeanflugzeug
*

ОСНОВНЫЕ ДАННЫЕ
модификация автор дата примечания
Transozeanflugzeug №1 R. Rumpler 1926 6-корпусный
Transozeanflugzeug №2 R. Rumpler 1927 4-корпусный
Transozeanflugzeug №3 R. Rumpler 1928 2-корпусный
ТТХ
  №1/2 №3
Масса пустой 58 т 50 т
взлётная 115 т 115 т
Размерения длина 39,3 м 48,7 м
размах крыла 94 м 88 м
площадь крыла 1000 м² 1000 м²
высота 9,2 м 13,3 м
Энергетическая установка состав и тип 10 толкающих винтов
10 моторов х 1000 л.с.
Скорость максимальная 275 км/ч 300 км/ч
крейсерская ?
Практический потолок ?
Время набора высоты ?
Дальность полёта до 6000 км
Экипаж 35 чел.
Дополнительные данные конструкция 6/4-фюзеляжный цельнометаллический моноплан 2-фюзеляжный цельнометаллический моноплан
управление элероны, 5 рулей высоты и 4 руля направления на оперении элероны, 3 руля высоты и 2 руля направления на оперении
ПОЛЕЗНАЯ НАГРУЗКА
№1/2 №3
100 пассажиров 135 пассажиров или 18 т. груза





Государственное министерство транспорта Германии в ходе программы подготовки к трансатлантическому перелёту получило несколько предложений. Один из проектов представил Эдмунд Румплер в 1926 г. У проекта было 4 корпуса и 2 поплавка длиной, соответственно по 39 и 30 м. В 1927 г. Румплер переработал проект, оставив 4 корпуса и убрав поплавки. Размах крыльев обоих проектов составил бы 94 м. 10 двигателей по 1000 л.с. вращали толкающие винты, хвосты были связаны друг с другом. Проект 1928 г. был уже двухкорпусным вариантом с изменённой формой крыла и другими размерами, но с теми же моторами. Конструкцию с двумя корпусами Румплер обосновал возможностью расположить крыло выше, чтобы избежать риска погружения концов крыла в воду, поэтому защитные поплавки на крыльях не предполагались.

135 пассажиров размещались в 6-местных каютах в передней части крыла. Широкий коридор между каютами и расположенными там же моторами должен был защитить пассажиров от производимого моторами шума. Этот коридор можно было использовать и для прогулок - его высота составляла 3,3 м. Помещения для пилотов и командира располагалось в кабине в средней части крыла, остальные члены экипажа имели спальные помещения между моторов. За моторами был узкий служебный коридор для членов экипажа. В крыле также располагались и помещения для багажа/груза. В поплавках находились 24 топливных цистерны и насосы для подачи топлива к моторам. В поплавки имелся доступ для контроля. Спроектированный Румплером тогда-же колёсный вариант, по компоновке был аналогичен, только моторы располагались в передней части крыла, вращая тянущие пропеллеры.

В лекции, проведенной 7 мая 1931 года в Автомобильном клубе Германии, он подробно обосновал свой проект в отношении предлагаемых маршрутов по Северной и Южной Атлантике с учетом ожидаемых погодных условий и объемов перевозок. Были проведены многочисленные испытания моделей в аэродинамической трубе профессора Прандтла в Гёттингене и в опытовом бассейне в Гамбурге. На основании этих опытов расчётная длина пробега при взлётном весе в 115 т. составила 850 м, что позволяло использовать для взлёта и посадки озёра Мюггельзее и Ваннзее под Берлином.

Как и другие предложенные проекты (Klamt и Grillich), в то время он ещё не мог быть реализован технически.


ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1 Fred Gütschow. Die Deutschen Flugboote.
на английском
2 N. A. Rynin, Interplanetary flight and communicacion, Vol.2, No.6, Jerusalem, 1971 (перевод с русского, Л. 1929)
+
некоторые другие материалы с интернет-форумов и энциклопедий

последнее обновление: 9.02.2018









Флаг Веймарской республики (1919—1933)

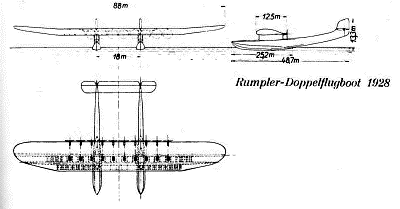

Rumpler Transozeanflugzeug
